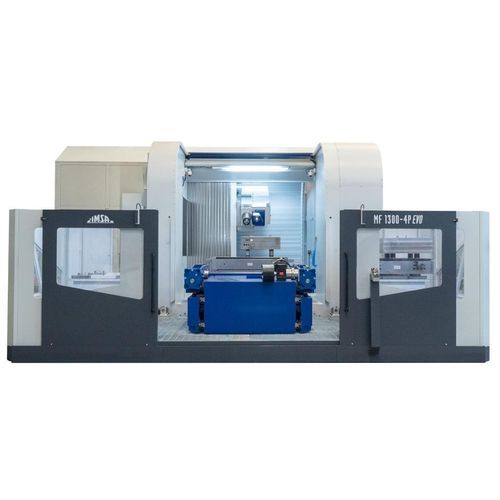

Para as oficinas que necessitam de otimizar ao máximo a rentabilidade da fase de perfuração profunda, a IMSA propõe o seu Centro de Perfuração e Fresagem a Pistola MF1300/4P EVO.
Graças ao trocador de brocas de pistola de 4 posições da IMSA, pode agora perfurar 4x mais tempo sem interrupções ou gerir diferentes diâmetros de brocas de pistola. Cada unidade de perfuração com pistola tem uma caixa de aparas, apoios firmes, broca de fixação e bucha de guia. Desta forma, os alinhamentos correctos são mantidos.
O MF1300/4P EVO é a evolução de projectos anteriores: A IMSA apresentou em 2009 a sua MF1100BB/6P, a primeira máquina da Série BB com grupos de perfuração Gundrilling intercambiáveis e a MF1300BB/4P apresentada na feira EMO em 2015.
A maquinação de ângulos compostos em moldes com circuitos de refrigeração complexos é possível através da combinação da rotação da mesa e do movimento de inclinação do cilindro.
A MF1300/4P EVO foi concebida para perfurar moldes até 12 toneladas. Uma peça de trabalho com um diâmetro máximo de 2750 mm pode rodar dentro da estrutura da máquina. mesa de 1200x1500mm, movimento de rotação de posição infinita, movimento de translação de 500mm na aproximação ao cabeçote. Perfuração profunda até 1300 mm num único ciclo, gama de diâmetros sólidos de 5 a 40 mm.
série "EVO": os conhecidos desempenhos de perfuração da nossa série BB são aqui melhorados: O fuso de perfuração com pistola da MF1300/4P EVO tem uma potência de 11 kW, 4200 rpm e é arrefecido por líquido.
Os dois fusos são separados e optimizados: Configuração de fuso duplo IMSA para perfuração com pistola e maquinação auxiliar. A passagem da perfuração com pistola para a fresagem e vice-versa é totalmente automática, através da função M, sem qualquer intervenção do operador.
Curso de fresagem horizontal de 1100 mm obtido pela combinação do curso do cilindro (eixo W 650mm) e do curso do eixo de fresagem (eixo Z 450mm).
---
