Sistema de aferição a laser

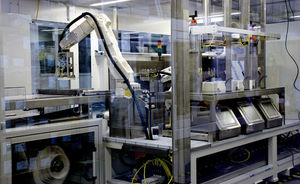

Integração totalmente automatizada inspecção 100% em linha Resolução óptica 0.1mm Duração do ciclo 16-24s Dois sistemas de câmara CCD Medição do perfil do scanner laser Manuseamento rápido e preciso de robôs Adaptação flexível de posição de agarrar Viabilidade para produtos médicos e ambiente de sala limpa Adaptável para uma vasta gama de produtos Mínima interacção do utilizador Desenho intuitivo do IHM O Sistema de Verificação de Peças do IMSTec proporciona uma verificação totalmente automatizada de muitos tipos diferentes de amostras em paralelo, tais como implantes ortopédicos. Uma pinça robot assegura um manuseamento altamente flexível e preciso dos produtos. A geometria de cada peça é medida e comparada com a especificação. Uma estação de pinças incluída fornece pinças robotizadas adaptadas para todos os produtos. Um componente principal do sistema de embalagem totalmente automatizado do IMSTec é o sistema de verificação de peças. Antes de os implantes médicos serem embalados em folha de pele, o seu tipo de produto é determinado e a geometria é verificada por um algoritmo genérico de processamento de imagem. A forma, tamanho e posição da peça são encaminhados para o controlador do robot, a fim de escolher a pinça certa e ter uma posição precisa para agarrar a peça. O processamento posterior da imagem verifica a superfície do revestimento da peça. As peças boas vão para o processo de embalagem, as peças defeituosas são separadas. O sistema de verificação das peças assegura que a receita de embalagem seleccionada se encaixa na peça carregada. Podem ser carregadas até 20 peças diferentes, pelo que cada peça precisa de ser inspeccionada. Inicialmente, todas as peças são classificadas numa bandeja logística que consiste numa placa difusora semi-transparente.
