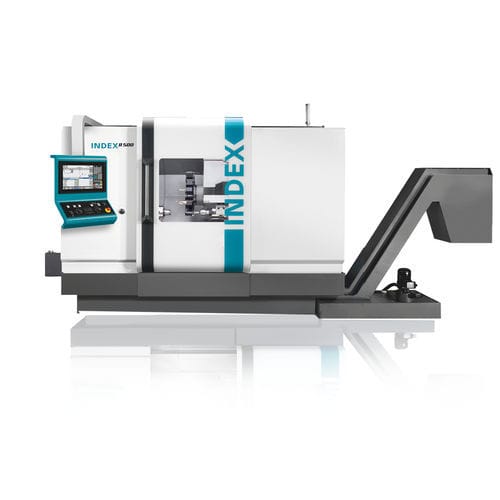

Torno CNC B500 de 2 eixosrígidouniversal
Guardar nos favoritos
Comparar
Características
- Tipo de acionamento
- CNC
- Número de eixos
- de 2 eixos
- Estrutura
- rígida, universal
- Número de ferramentas
- 12 ferramentas
- Sistema de transmissão
- com transmissão por correia
- Performance
- de alta precisão
- Outras características
- com eixo Y
- Diâmetro
250 mm, 400 mm
(9,84 in, 15,75 in)- Velocidade de rotação
3.150 rpm
(19.792,034 rad.min-1)- Comprimento máx. peças
750 mm, 1.200 mm
(30 in, 47 in)- Diâmetro máx. barras
82 mm, 102 mm
(3 in, 4 in)- Curso X
360 mm
(14 in)- Curso Z
750 mm
(30 in)- Avanço rápido no eixo X
40 m/min
- Avanço rápido no eixo Z
40 m/min
- Potência nominal
10 kW, 15 kW, 20,5 kW, 30 kW
(13,6 hp, 20,4 hp, 27,9 hp, 40,8 hp)- Torque máximo
136 Nm, 204 Nm, 622 Nm, 910 Nm
(100 ft.lb, 150 ft.lb, 459 ft.lb, 671 ft.lb)- Capacid. tanque do fluido de corte
300 l
(79 gal)- Corrente máx.
94 A
- Comprimento total
3.595 mm
(142 in)- Largura total
1.900 mm
(75 in)- Altura total
2.290 mm
(90 in)- Peso
9.850 kg
(21.716 lb)
Descrição
• 102 mm de passagem do fuso
• Conceito de área de trabalho claramente estruturado e ergonômico
• Leito de mineral fundido em construção monobloco de 45° para alta precisão
• Fuso de trabalho com acionamento de correia para elevados torques
• Passagem de barras ø 102 mm, mandril até ø 400 mm
• Eixo Y ortogonal e linear para elevada precisão
• Cabeçote móvel NC com eixo de comando eletrônico
• Já incluídos: O sistema de operação iXpanel - i4.0 ready com base Touch-Screen 18,5": Siemens S840D sl
Design estruturado da máquina
O INDEX B500 é o resultado de um aprimoramento coerente de soluções de produção comprovadas. Equipado individualmente, este novo torno universal flexível encontra o seu espaço na construção de ferramentas e protótipos como também na produção. O know-how adquirido por décadas torna-se perceptível em inúmeros detalhes construtivos, por exemplo, em uma bolsa no revestimento de chapa, acima do fuso principal, que garante o uso livre de colisão de longas barras de broquear, entre muitos outros.
