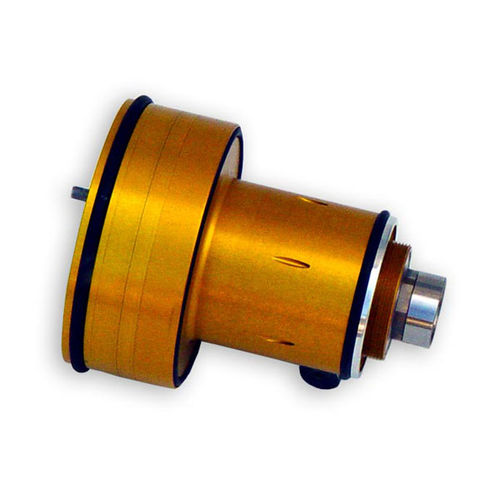

A construção do atomizador é baseada em um rolamento de ar aerostático, cujos rolamentos radial e axial são equipados com micro bicos. O atomizador é acionado por uma turbina pneumática radial. Um disco encoder axial de alto contraste é fixado no lado da turbina.
Uma turbina eficiente com baixa pressão de operação e baixo consumo de ar.
Pás de turbina aerodinamicamente melhoradas com uma geometria ideal para entrada e velocidade de escape de ar.
O duto de ar da turbina foi projetado para minimizar a perda de pressão da entrada de ar para as pás. Isto leva a um aumento da pressão nas pás da turbina.
Efeito: O consumo de ar diminui em 20%
Excelentes propriedades de funcionamento a seco
Todas as superfícies de rolamento radiais e axiais são feitas de um material de bronze especial com excelentes propriedades autolubrificantes. Isto levou a uma melhoria substancial das propriedades de funcionamento a seco e durabilidade. A carcaça é desacoplada termicamente, não interferindo com a geometria do rolamento.
Um forte efeito de resfriamento (-4°C) no lado do ar de exaustão, que pode causar a inclinação do mancal de empuxo, é inibido pela distribuição simétrica das condutas de ar de exaustão.
Uma bucha de rolamento desacoplada termicamente impede a redução da folga radial do rolamento na área do rolamento traseiro, caso contrário é provável que ocorra devido à caixa de rolamento resfriada. Rolamento de ar robusto com uma maior capacidade de carga radial para emprego robótico.
O rolamento radial foi equipado com uma capacidade de carga de 82N na extremidade frontal do eixo, de modo que ele é adequado para o manuseio de altas velocidades, conforme necessário quando se utiliza robôs, de até 4G. Está ainda equipado para lidar com as forças e movimentos únicos dos robots de pulverização.
---
