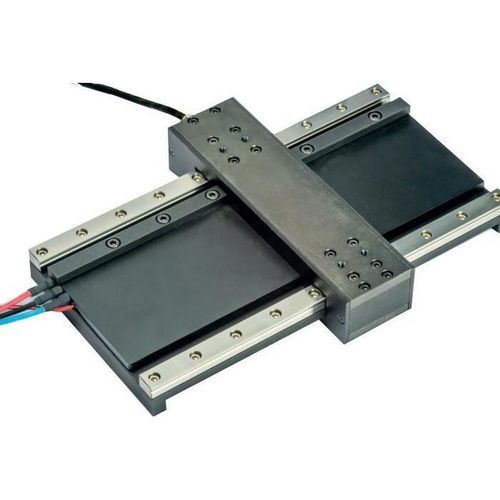

Motor linear com núcleo de ferro LM Series

sem núcleoem Ucom acionamento direto

Visão geral do produto
Os motores lineares INFRANOR são acionamentos de acionamento direto projetados para alta dinâmica e precisão. Disponíveis em versões sem núcleo (em U) e com núcleo de ferro, proporcionam acelerações rápidas, altas velocidades de pico e uma ampla faixa de empuxo, adequados para usinagem ultra‑precisa, processamento de wafers e automação industrial de alta velocidade.

Séries disponíveis (tabela resumo)
ATRIBUTOS | PRODUTO | ARREFECIMENTO | EMPUXO [N] (PICO / CONTÍNUO) | VELOCIDADE DE PICO [m/s] | PRECISÃO (Repetibilidade bidirecional [µm]) | NÍVEL DE PROTEÇÃO | DENOMINAÇÃO
Motores lineares CORELESS - em U — sem cogging para máxima dinâmica e precisão extrema. | image: lm-series.png | AR | Até 600 / Até 100 | Até 6 | Até +0,2 | Standard | Série LM
Série DLMU — variante coreless para empuxos de pico muito elevados. | image: ld-series.png | AR | Até 16.200 / Até 2.340 | Até 6 | Até +1 | Standard | Série DLMU
Motores lineares COM NÚCLEO — altas forças, aceleração e velocidade para movimentos potentes (opção de arrefecimento água/óleo DLMF‑W). | image: ls-w-series.png | ÁGUA/ÓLEO | Até 14.700 / Até 6.490 | Até 6 | Até +2 | IP65 | Série DLMF‑W
DLMF (núcleo de ferro arrefecido a ar) — opção compacta com núcleo. | image: ls-series.png | AR | Até 3.333 / Até 1.200 | Até 6 | Até +2 | Standard | Série DLMF
MÓDULOS de motores lineares — grandes cursos, alta rigidez e relação de carga; fácil integração. | image: ls-m-series.png | AR | Até 1.859 / Até 707 | Até 6 | Até +3 | Standard | Série HZM

Aplicações

• Máquinas CNC de alta gama e usinagem ultra‑precisa
• Processamento de wafers e manuseio em semicondutores
• Automação industrial que requer alta velocidade de translação e altas forças

Características / Especificações técnicas

• Tipo de acionamento: motores lineares de acionamento direto (opções coreless em U e com núcleo)
• Alta dinâmica: projetados para acelerações rápidas e altas velocidades de pico (velocidades de pico típicas até 6 m/s dependendo da série)
• Faixa de empuxo: desde empuxos contínuos/pico menores (ex. até 100 N contínuo / 600 N pico para a Série LM) até empuxos muito elevados (ex. até 16.200 N pico para a Série DLMU; até 14.700 N pico para a Série DLMF‑W)
• Opções de arrefecimento: arrefecimento a ar (várias séries), arrefecimento água/óleo (Série DLMF‑W)
• Precisão (repetibilidade bidirecional): até +0,2 µm (Série LM coreless); outras séries até +1 µm, +2 µm ou +3 µm dependendo do modelo
• Níveis de proteção: Standard ou IP65 para variantes água/óleo
• Módulos disponíveis para longos cursos com alta rigidez e relação de carga (Série HZM)
