Mesa rotativa indexadora acionada por motor SDD-465-75-2.2
horizontalverticalcompacta

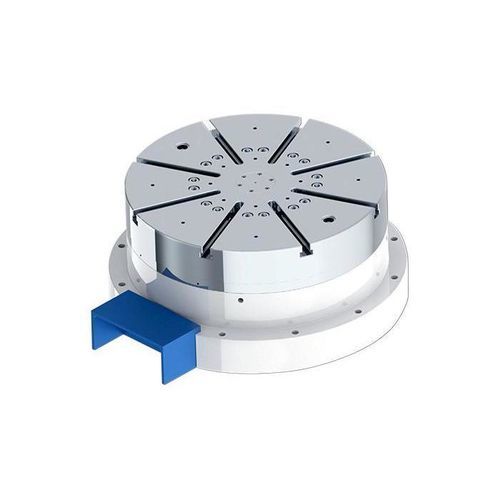

Mesa rotativa indexadora acionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta
Mesa rotativa indexadora acionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta
Mesa rotativa indexadora acionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta - imagem - 2
Mesa rotativa indexadora acionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta - imagem - 3
Mesa rotativa indexadora acionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da Infranor Group

Características

Acionamento
acionada por motor
Configuração
horizontal, vertical
Outras características
compacta, de alta precisão, com acionamento direto, com motor de torque, de 1 eixo
Diâmetro

465 mm
(18 in)

Descrição

Visão geral
As mesas rotativas mono-eixo horizontais e verticais da série SDD integram um motor de torque sem folga e estruturas de rolamento projetadas. A carcaça do motor e o sistema de posicionamento são concebidos e fabricados para atender requisitos rigorosos de precisão e longa vida útil. A estrutura de fixação inovadora permite um projeto compacto e oferece tempo de resposta mais rápido e maior rigidez em comparação com soluções de travão de disco convencionais.

Características
  • Motores de torque com acionamento direto sem folga
  • Valor de torque estável em operações de longa duração e alta carga
  • Resposta rápida e dinâmica adequada para tarefas de usinagem automatizada
  • Funcionamento suave e silencioso, vida útil prolongada


Modelos disponíveis (tabela)
Imagem | Vel. máx. [rpm] | Torque máx. [Nm] | Potência S1 [kW] | Ø [mm] | Altura do centro [mm] | Carga máx. [kg] | Sistema integrado | Modelo | Baixar PDF
SDD-465-75-2.2-1.png | 75 | 859,5 | 2,2 | 465 | / | 1000 | Siemens | SDD-465-75-2.2 | SDD-465-75-2.2.pdf
SDD-465-75-2.2-2.png | 200 | 748 | 5,3 | 255 | 160 | 120 | Fanuc | SDD-255-200-5.3 | SDD-235-200-5.3.pdf
SDD-180-250-1.35A.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Fanuc | SDD-180-250-1.35A | SDD-180-250-1.35A.pdf
SDD-180-250-1.35B.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Siemens | SDD-180-250-1.35B | SDD-180-250-1.35B.pdf
SDD-180-250-1.35C.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Mitsubishi | SDD-180-250-1.35C | SDD-180-250-1.35C.pdf
SDD-125-400-0.42.png | 400 | 112,8 | 0,42 | 125 | 110 | 30 | Fanuc, Mitsubishi, Siemens | SDD-125-400-0.42 | SDD-125-400-0.42.pdf

Especificações técnicas
  • Família de produto: Single Axis Direct Drive Series (SDD)
  • Tipo de acionamento: motor de torque (acionamento direto), sem folga
  • Projeto: mesas rotativas horizontais e verticais com estrutura de fixação inovadora
  • Atributos principais: alta precisão de posicionamento, alta estabilidade, resposta rápida, operação energeticamente eficiente, longa vida útil
  • Dados representativos: ver a tabela acima (Vel. máx., Torque máx., Potência S1, Diâmetro, Altura do centro, Carga máx., Sistema integrado)
  • Controladores integrados típicos: Siemens, Fanuc, Mitsubishi (varia por modelo)
  • Exemplo de carga máxima: até 1000 kg (SDD-465-75-2.2)
