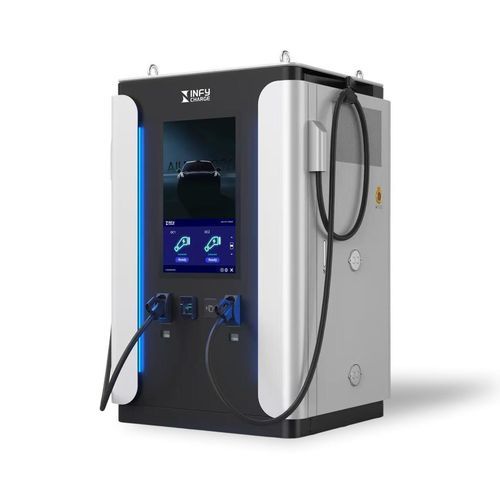

Estação de recarga para veículo elétrico IHEBV250K7MG-175LL

CCde pisopara ambiente externo

Introdução ao produto
O carregador BES tudo‑em‑um IHEBV250K7MG-175LL, refrigerado a líquido, integra armazenamento de energia LFP e carregamento DC de alta potência num único armário. Suporta EMS local e em nuvem para equilibrar rede, bateria, carregamento de VE e fontes renováveis. O design de bateria totalmente refrigerado por líquido permite desempenho de descarga 1P, cumprindo limites da rede AC e oferecendo carregamento de alta potência com maior eficiência energética e ocupação reduzida. Indicado para corte de pico, integração de renováveis e expansão de capacidade de rede via descarga bateria-para-rede.

Principais características

• Design totalmente refrigerado por líquido; capacidade de bateria ultra‑alta; alta taxa de carga/descarga com capacidade 1P
• Projeto de segurança com isolamento elétrico; bateria certificada UL
• Pré‑integração e comissionamento para reduzir O&M on-site; EMS inteligente para operação on-grid/off-grid, longa espera e ativação automática
• Ecrã táctil publicitário 4,43'' (IK08, anti‑UV), suporte Android APK
• Soluções integradas de luta contra incêndio; suporta funções bidirecionais V2G, V2B e G2B
• Compatível com HPC; entrada solar opcional; suporte CCS; saídas DC opcionais 375A/325A/250A

Especificação técnica (categorias selecionadas)
Ambiente de operação
Temperatura de operação: -25°C a +50°C; operacional a -40°C a -25°C (desempenho não garantido); arranque a -40°C
Humidade relativa: ≤95% RH, sem condensação
Altitude: ≤2000 m (derating acima de 2000 m)
Pressão atmosférica: 80 kPa a 110 kPa
Método de arrefecimento: Arrefecimento por líquido
Grau de proteção: IP65 (PDU e pack de baterias)
Ruído: 60 dB

Entrada AC
Frequência: 45 Hz a 65 Hz
Tensão de entrada: 3L+N+PE, 380/400 Vac ±10%
Corrente de entrada: 130 A (com função RCD)
Fator de potência: ≥0,99 acima de meia carga
Potência em standby: 170 W (inclui ecrã publicitário 43'')
THDi: ≤3% (entrada nominal)

Saída AC On‑Grid (Opcional)
Potência máxima de saída: 70 kW (2 × 35 kW módulos bidirecionais)
Tensão de saída: 380/400 V ±10%
Corrente de saída: 130 A
Nota off‑grid: Em modo off‑grid, a bateria pode suportar o carregamento do veículo, mas não alimenta cargas AC

Lado da bateria
Intervalo de tensão operacional: 537,6 Vdc a 691,2 Vdc
Potência máxima de carga (lado da rede): 70 kW
Potência máxima de descarga: descarga 1P 175 kW

Entrada DC
Entrada PV opcional: 1 string, 40 kW; 300–900 Vdc; corrente máx. 70 A; função MPPT

Saída DC
Protocolos de carregamento: DIN70121 e ISO15118
Conector de carregamento: CCS2
Tensão de saída: 300 Vdc a 1000 Vdc
Intervalo tensão potência constante: 400 Vdc a 1000 Vdc
Potência DC máx.: 250 kW
Precisão regulação corrente: ≤±1%
Precisão regulação tensão: ≤±0,5%
Fator de ripple de tensão: ≤±0,5%

Configuração
Carregamento da rede: 35 kW × 2 (70 kW) ou 35 kW × 1 + PV 40 kW (75 kW)
Capacidade nominal da bateria: 175 kWh (285 Ah)
Potência de carregamento EV: 4 × 62,5 kW (total 250 kW)
Conectores de carregamento: Até dois conectores; máx. 375 A por conector

HMI
LCD 43" (opcional 10"), touchscreen
LEDs indicadores: verde = operação; vermelho = aviso; amarelo = carga on‑grid; azul = descarga
Luz de alarme contra incêndio e buzzer

Proteções
Proteções contra sobretensão/subtensão/curto‑circuito/sobretemperatura; proteção contra falha de bateria; proteção contra falha de isolamento; botão de emergência
Extintor aerosol; painel direcional à prova de explosão; ventilador de emergência
Controle de acesso; detector de água/umidade/fumaça; detector de gás nocivo opcional

Confiabilidade e segurança
Certificações: TUV CE, CB, RED, UL
EMC/EMI: EN 61000-6-2/-4; EN IEC 61851-21-2
Normas de segurança: EN 62477-1; EN 62109-1/-2; EN IEC 61851-1/-23; IEC 62619; IEC 60730; SATS 5398; UL 9540A
Normas de conexão à rede: AS 5398; AS 4777.2; EN 50549-1/-2/-10; VDE AR 4105; VDE 0124

Parâmetros mecânicos
Dimensões (L × P × A): 1400 mm × 1350 mm × 2200 mm
Peso (armário + módulo): 2590 kg + 6 × 30 kg = 2800 kg

Características técnicas

• Modelo: IHEBV250K7MG-175LL
• Capacidade nominal da bateria: 175 kWh (285 Ah)
• Química da bateria: LFP (Lithium Iron Phosphate)
• Potência DC máxima (carregamento EV): 250 kW
• Potência DC máxima por conector: até 375 A (máx. dois conectores)
• Potência máxima de descarga no lado da bateria: 175 kW (1P)
• Opções de carregamento da rede (AC): 2 × 35 kW = 70 kW ou 35 kW + 40 kW PV = 75 kW
• Entrada AC: 3L+N+PE, 380/400 Vac ±10%, 45–65 Hz
• Refrigeração: Refrigeração por líquido
• Grau de proteção: IP65 (PDU e pack de bateria)
• Temperatura de operação: -25°C a +50°C (arranque a -40°C)
• Certificações: TUV CE, CB, RED, UL
• Comunicação / padrões de carregamento: DIN70121, ISO15118, CCS2
