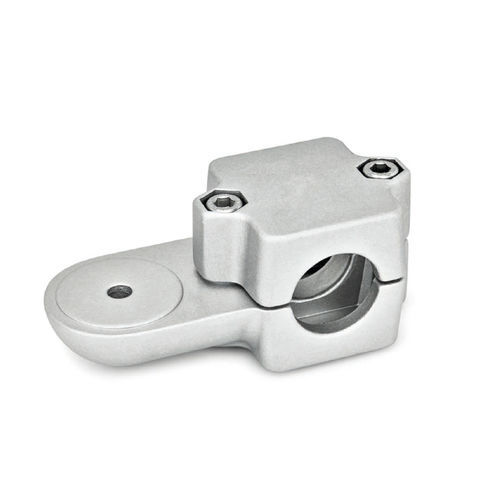

Conector para tubos redondos LMQ series

quadradoem alumínio fundidoajustável

Os grampos giratórios LMQ de alumínio fundido têm um ponto de fixação dividido com secção transversal redonda ou quadrada que foi parcialmente maquinada por métodos de corte. O olhal de fixação tem uma superfície lisa. O olhal de fixação está centrado e perpendicular ao eixo do furo, que recebe tubos de construção tipicamente disponíveis através de várias nervuras na secção transversal. A ponta do parafuso do olhal de fixação recebe um parafuso de cabeça sextavada ou um parafuso de cabeça sextavada ou uma contraporca para fixar quaisquer peças adicionais. No ponto de fixação, os parafusos de cabeça sextavada ou as alavancas manuais ajustáveis reduzem a secção transversal do furo para fixação. Combinando abraçadeiras giratórias com olhais de fixação idênticos, é possível montar qualquer tipo de abraçadeira de articulação. As alavancas manuais ajustáveis destinam-se à fixação repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto que se pode obter com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca. A pedido Ponto de aperto com diâmetro especial Pontos de aparafusamento com parafusos de cabeça sextavada ou elemento misto de parafuso / alavanca manual ajustável Superfície polida com bolas, anodizada ou revestida a pó noutras cores RAL
