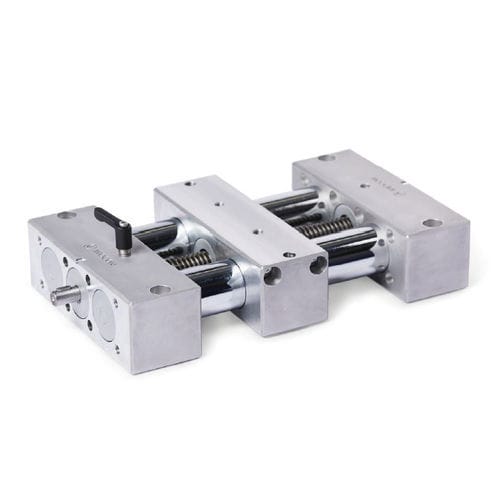

Eixo linear de tubo duplo PD1E series

manualem alumíniode precisão

As guias redondas das unidades lineares de precisão de tubo duplo PD1E estão disponíveis como tubos ou veios sólidos. São fabricadas em aço cromado ou cromado duro ou em aço inoxidável polido. As peças finais de alumínio ligam os tubos ou veios maciços e formam uma guia linear de precisão juntamente com o elemento guia. O fuso contínuo centrado tem rosca trapezoidal ou fina e rolamentos de esferas em ambos os lados. O elemento guia único é deslocado linearmente ao longo da rosca do fuso através da porca do fuso integrada. O elemento de guia simples tem uma guia deslizante ou de rolos. As unidades lineares de tubo duplo têm uma elevada rigidez de torção e podem suportar pesos e binários elevados. Consoante os requisitos, a peça a deslocar é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização, de modo a que toda a unidade linear se desloque em conjunto. As peças acessórias estão listadas nas tabelas e já são tidas em conta na seleção das unidades lineares. Isto assegura, por exemplo, que os comprimentos dos moentes z1 e z2 são corretos para a fixação dos acessórios. Os acessórios não estão incluídos nas unidades lineares. Produto compatível com RoHS
