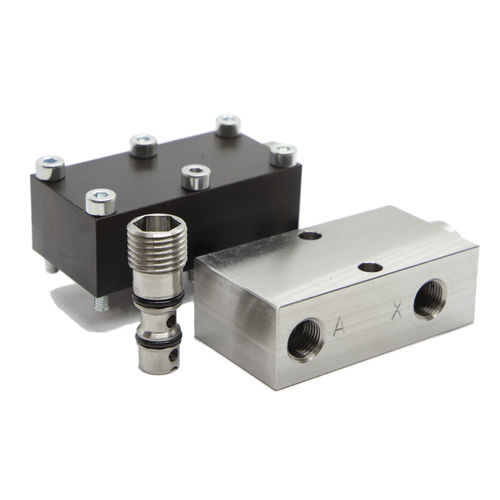

Válvula de retenção de ação indireta IPV14 series
de cartuchoGde parafusar

válvula de retenção de ação indireta
válvula de retenção de ação indireta
válvula de retenção de ação indireta
Guardar nos favoritos
Comparar


Características

Tipo
de cartucho
Norma
G
Corpo
de parafusar, manifold
Aplicações
hidráulica, pneumática
Material
em aço inoxidável
Outras características
de ação indireta
Pressão

MÍN: 3 bar
(43,5 psi)

MÁX: 230 bar
(3.335,9 psi)

Temperatura

MÍN: -30 °C
(-22 °F)

MÁX: 80 °C
(176 °F)

Vazão

14 l/min, 250 l/min
(3,7 us gal/min, 66,04 us gal/min)

Descrição

Válvula de retenção, válvula de retenção dupla até 230 BAR, G1/4 OU tipo manifold, HIDRÁULICA e PNEUMÁTICA A válvula consiste de uma carcaça de uma peça e, portanto, pode ser montada repetidamente. - Montagem aparafusada e em manifold - Contorno de contorno simples - Pressão de trabalho de 3-230 bar - Completamente selado - Para fluidos hidráulicos, pneumáticos e outros fluidos utilizáveis Estas válvulas de retenção operadas por piloto estão disponíveis em uma versão aparafusada (G1/4) e montagem em manifold (flange). As válvulas bloqueiam contra o sentido de aparafusamento ( ). A-> P O que significa, quando a pressurização é abordada, o conjunto a pressão no canal é mantida. A Com pressão de pilotagem em , a válvula pode ser aberta contra o X direção reversa e o retorno da mídia de é A->P garantido. Geralmente: As dimensões e tolerâncias de instalação devem ser observados. Os caudais máximos admissíveis não devem ser excedido. A pressão máxima não deve ser excedida mesmo com picos de pressão. Isto é especialmente necessário para uma súbita carga no sentido do fluxo, por exemplo, em circuitos de acumuladores. Montagem: A válvula aparafusada deve ser completamente aparafusada até a paragem na parte da frente. As dimensões da pastilha devem ser verificadas. A válvula aparafusada deve ser montada com as seguintes indicações soquete sextavado . WS9 Mesmo em materiais mais macios como alumínio, ambas as válvulas pode ser usado.

---
