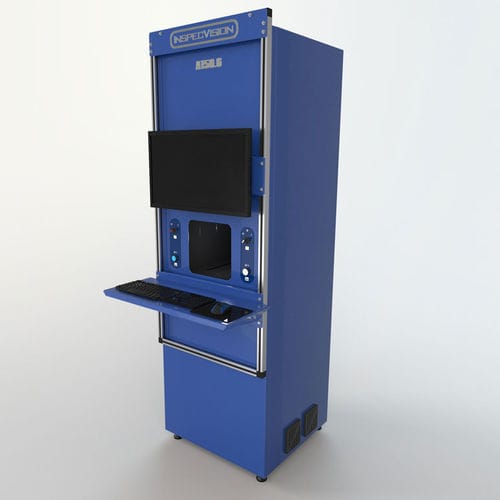

Sistema de aferição Accuity A160.6

- Sistema de Aferição Telecêntrico - Inspeção 2D e 3D automatizada - Precisão certificada a partir de 6 microns - Digitalização de peças até 160 mm de largura - Tempo de configuração e inspeção de 4 segundos Especificações do produto Precisão: - 2D: 6μm - 3D: 10μm - Tamanho do componente (diâmetro) > 160mm Especificação - Área máxima de digitalização 2D simples: >160mm de diâmetro - Profundidade máxima de digitalização única : 60mm (Z) - Câmara : >25 megapixéis - Objetiva : Telecêntrica - Repetibilidade de ponto único 2D : 1,5 microns - Precisão 2D : 6 microns - Repetibilidade de ponto único 3D: 1,8 mícrones - Precisão 3D : 10 microns - Tempo de digitalização 2D: 0,1 segundos - Tempo de digitalização 3D : 10 segundos - Espaçamento entre pontos 2D e 3D: 0,036 mm - Equipamento periférico : Controlador de iluminação de mesa, Interface de computador padrão - Sistema operativo necessário : Windows 10 64bit - Software incluído : digitalização 3D, reposicionamento automático, aquisição de mapas de textura, renderização de cores 3D, criação de secções transversais, criação de arestas 3D, engenharia inversa de arestas 3D para DXF/DWG, comparação de arestas 3D para DXF/DWG, projeção inversa de relatórios de desvios coloridos na peça, criação de nuvens de pontos 3D nos formatos PLY, STL, VRML, formatos ASCII, criação de nuvens de pontos mapeados por textura, software de calibração, software de inspeção 2D utilizando silhueta e luz de cima, saída SPC, alinhamento automático, importação de dimensões, importação de tolerâncias, tabelas de tolerância, reposicionamento 3D, reposicionamento 2D, engenharia inversa 2D.
