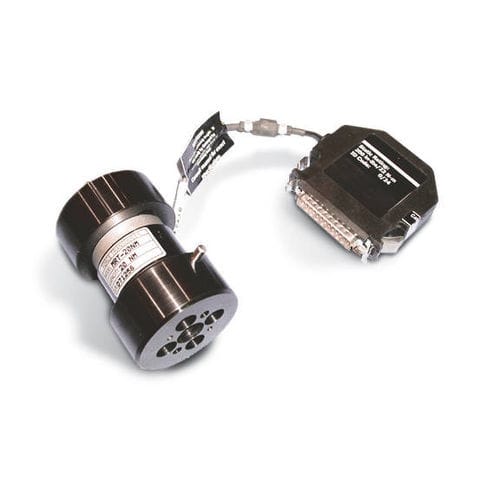

Célula de carga de torção 55MT series

tipo botãocapacitivaminiatura

As células de torção para utilização com as estruturas de torção da série 55MT estão disponíveis em várias capacidades, dependendo do modelo da estrutura. Células de menor capacidade ampliam o alcance da máquina e aumentam a funcionalidade da armação de teste da série 55MT. Para os 55MT1, as células de torção são transdutores de torque de reação em miniatura. Estas células são muito pequenas, com excelente linearidade e repetibilidade. Todas as células usam o mesmo padrão de montagem, portanto a intercambialidade de fixação não é problema (o peso da fixação pode ser um fator com a célula 2 em lb). Estas células são fornecidas com as placas de protecção integradas de montagem e sobrecarga que são utilizadas para montar a célula principal nos quadros 55MT1. Isto não só oferece proteção para a célula, mas também permite a troca extremamente rápida da célula principal para a célula de alcance baixo. Para os quadros maiores de 55MT2 e 55MT20, as células são transdutores de torque de reação flangeados. Isto proporciona uma maior resistência aos momentos de flexão. A célula tem uma alta rigidez de torção e baixa sensibilidade final. Todas as células para uma determinada estrutura utilizam um padrão de montagem circular padrão para que as células sejam montadas na estrutura com o mesmo hardware que a célula principal. Não são necessários adaptadores adicionais, pois todos os suportes de fixação existentes para as células de menor capacidade são montados da mesma forma que para a célula principal. Todas as células de torção convertem o movimento de rotação em um sinal elétrico representativo do torque induzido. Quando é necessário testar amostras menores, células de baixa capacidade podem ser adicionadas para aumentar a faixa de operação da máquina.
