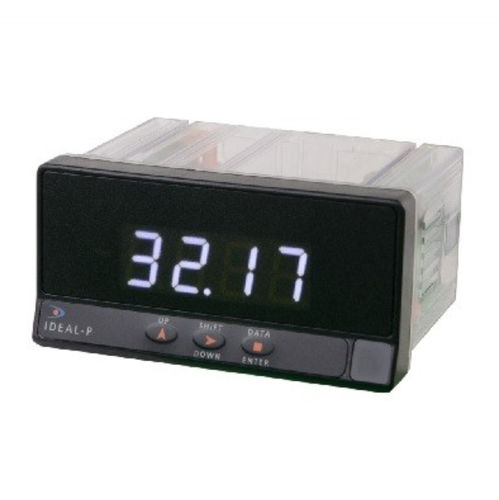

Display de LED IDEAL-P

numéricode 4 dígitospara sensor

Apresentação
O indicador de painel IDEAL-P da série KOSMOS é um indicador digital de painel universal multifunção configurável destinado à leitura e transmissão de sinais de processo e temperatura. Exibe as variáveis de entrada em 4 dígitos com ponto decimal nas unidades de engenharia pretendidas. A programação da faixa de visualização pode ser efetuada a partir do teclado ou por aquisição direta do sinal de entrada. O equipamento integra uma alimentação auxiliar de 24 Vdc para sensores, uma saída de relé e uma saída analógica 4-20 mA.

Principais funcionalidades

• Visor: 4 dígitos com ponto decimal, altura do dígito 14 mm, faixa de visualização -9999 a 9999, LED de sinalização à esquerda do dígito de maior peso.
• Entradas de processo: ±10 V, ±200 V, ±20 mA.
• Entradas de temperatura: Pt100 e termopares (tipos J, K, T, N).
• Saídas: 1 relé SPDT (8 A a 250 Vac); 1 saída analógica 4-20 mA (cópia), gerador de setpoint.
• Alimentação para sensores: saída auxiliar integrada 24 Vdc.
• Interface de usuário: teclado de 3 teclas para configuração via menus separados e mensagens de ajuda à programação.
• Programação: configuração da faixa de visualização desde o teclado ou automaticamente por aquisição do sinal de entrada.

Aplicação
Projetado para aplicações industriais de medição e transmissão de sinais de processo e temperatura, montagem em painel para monitoramento e controlo local.

Características / especificações técnicas

• Modelo: IDEAL-P (série KOSMOS).
• Entradas de processo: ±10 V, ±200 V, ±20 mA.
• Entradas de temperatura: Pt100, termopares J, K, T, N.
• Saída de relé: 1 x SPDT, 8 A @ 250 Vac.
• Saída analógica: 4-20 mA (cópia) e função gerador de setpoint.
• Alimentação para sensores: 24 Vdc disponível na saída.
• Visor: 4 dígitos + ponto decimal, altura 14 mm, faixa -9999 a 9999, LED de sinalização.
• Teclado: 3 teclas para configuração e menu.
• Modos de programação: teclado local ou aquisição direta do sinal.
