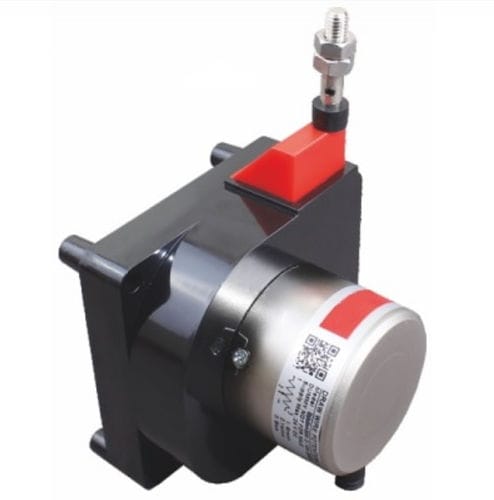

Encoder com cabo incremental LCS02

ópticocom saída digitalem material plástico

Resumo
Sensor de posição por cabo do tipo codificador incremental óptico, projetado para grandes cursos e medição incremental precisa. Saídas: Push-pull, TTL line driver ou HTL line driver.

Principais características

• Tecnologia: Codificador incremental óptico
• Faixa de medição: 500, 1000, 1500, 2500, 3000, 3500, 3600 mm
• Resolução: incremental 50 µm ou 25 µm
• Saída: TTL ou HTL line driver; sinais A, B, Z (A/,A, B/,B, Z/,Z)
• Fácil montagem

Descrição
O LCS02 é um sensor de posição por cabo que utiliza medição incremental óptica para acompanhar o curso do cabo e fornecer um sinal codificador digital. O sensor oferece longa vida mecânica e é adequado para diversas aplicações industriais.

Características / Especificações técnicas

• Tecnologia: Codificador incremental óptico
• Faixas de medição: 500 a 3600 mm (versões disponíveis: 500, 1000, 1500, 2500, 3000, 3500, 3600 mm)
• Resolução: 50 µm ou 25 µm (incremental); indicações adicionais: 0,1 mm/ppr – 0,2 mm/ppr
• Sinais de saída: A, B, Z (ou A/,A, B/,B, Z/,Z)
• Tipos de sinal: Push-pull, TTL line driver, HTL line driver
• Tensão de alimentação: 8–24 VCC, 5 VCC ou 5–30 VCC
• Consumo: <40 mA (a 24 VCC)
• Ligação elétrica: cabo de saída (2,5 m padrão)
• Grau de proteção: IP54
• Caixa: Alumínio / Aço / Plástico ABS
• Temperatura de funcionamento: -20 a 80 °C
• Temperatura de armazenamento: -30 a 90 °C
• Vida mecânica: longa vida mecânica
• Opções: display, transmissor, calibração (certificado COFRAC ou equivalente)

Opções e acessórios

• Módulos de display integrados
• Transmissores analógicos ou digitais
• Comprimentos de cabo e tipos de conectores personalizados
• Certificado de calibração (COFRAC ou equivalente)

Aplicações

• Medição de posição linear em máquinas e linhas de produção
• Atuadores e cilindros hidráulicos/ pneumáticos
• Transportadores e sistemas de manuseio
• Bancadas de ensaio e equipamentos de medição
