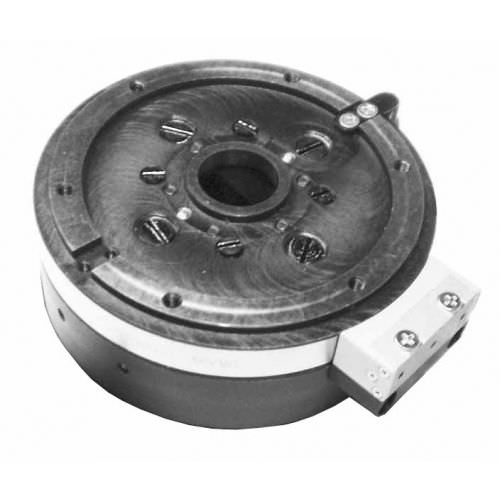

Mesa rotativa indexadora com motor planar RTH-100

horizontalcompactacom acionamento direto

Os estágios rotativos de acionamento direto da série RTH proporcionam um posicionamento angular superior e são projetados para eliminar folgas, atrito e problemas de desgaste associados a acionamentos com rosca sem-fim, engrenagens e correias. Combina módulos de motorização RotoLinear sem escovas axiais e rolamentos de ar plano em uma configuração compacta e de acionamento direto. Os rolamentos de ar de grande área proporcionam rigidez de carga útil suficiente e maximizam o desempenho em relação à oscilação e ao run-out. Os módulos motorizados RotoLinear distribuídos radialmente proporcionam alta rigidez de posicionamento durante a indexação rotativa e quando instalados em mesas XY móveis. Estas tabelas proporcionam uma capacidade de rotação ilimitada e são compatíveis com os acionamentos e indexadores padrão de micro-passo. Também podem ser equipadas com feedback IntelLiCoder e acionadas como um motor brushless comutado. O estágio rotativo RTH possui furo central (abertura) para o usuário instalar cabeamento, linhas de vácuo ou luminárias. Também pode ser fornecido com rolamentos mecânicos de esferas recirculantes.
