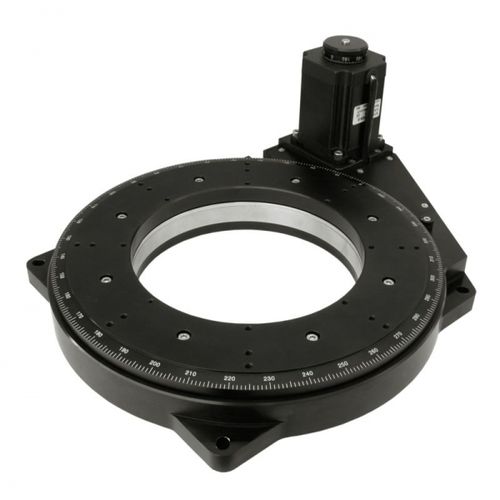

Mesa rotativa indexadora com motor de passo RTHPB-150

horizontallinearpivotante

O RTHP-B-150 possui uma grande abertura de 150 mm e proporciona uma resolução de segundos de arco quando acionado por um controlador de servomotor sem escovas ou de micro-passo. O design de baixo perfil é possível graças à utilização de um rolamento de precisão compacto. O carro rotativo da plataforma proporciona um ângulo de rotação motorizado ilimitado da carga até 50 kg e possui uma grande abertura para permitir a passagem do caminho ótico ou dos cabos diretamente através da plataforma. O corpo principal da plataforma é feito de alumínio anodizado leve e pode ser ligado diretamente a uma mesa ótica ou a actuadores lineares ou XY móveis e pode ser montado em qualquer orientação. A plataforma RTHP-B-150 utiliza uma transmissão por correia com um motor de passo ou um servomotor sem escovas para atingir uma velocidade de rotação elevada. O design leve facilita a incorporação desta plataforma rotativa em plataformas multieixos XY-Theta de elevada dinâmica. - Grande abertura central 150 mm - Perfil baixo 39 mm - Acionamento por motor passo-a-passo ou servo motor - Rotação ilimitada - Alta velocidade 200 RPM (com servo motor) - Interruptor inicial
