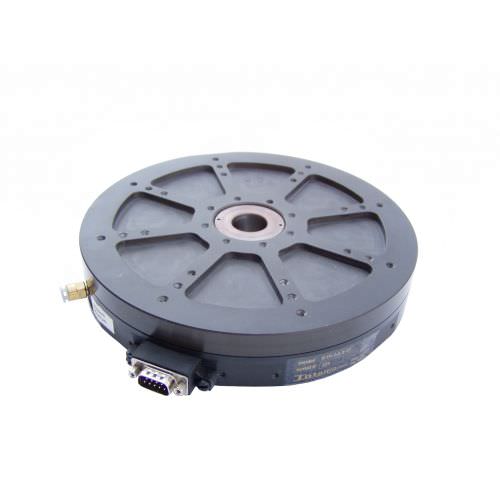

Mesa rotativa indexadora com motor planar RTH-200

horizontalpara máquina-ferramentacompacta

Os estágios rotativos de acionamento direto da série RTH proporcionam um posicionamento angular superior e foram concebidos para eliminar problemas de folga, fricção e desgaste associados aos accionamentos por parafuso sem-fim, engrenagem e correia. Combinam módulos de motorização RotoLinear sem escovas axiais e rolamentos de ar planos numa configuração compacta de acionamento direto. As chumaceiras de ar de grande área proporcionam uma rigidez suficiente da carga útil e maximizam o desempenho no que respeita à oscilação e à excentricidade. Os módulos de motorização RotoLinear distribuídos radialmente proporcionam uma elevada rigidez de posicionamento durante a indexação rotativa e quando instalados em mesas XY móveis. Estas mesas oferecem uma capacidade de rotação ilimitada e são compatíveis com indexadores e accionamentos de micro-passo standard. Também podem ser equipadas com feedback IntelLiCoder e accionadas como um motor sem escovas comutado. O estágio rotativo RTH possui um furo central (abertura) para o utilizador instalar cabos, linhas de vácuo ou acessórios. Também pode ser fornecido com rolamentos mecânicos de esferas recirculantes.
