Mesa de coordenadas para montagem eletrônica

XYcom base giratóriamotorizada

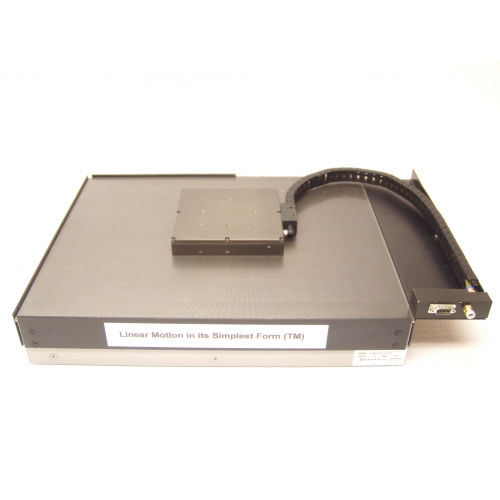

A mesa Planar XY consiste em um elemento móvel chamado forcer que desliza sobre os rolamentos de ar sem atrito sobre a superfície especial "tipo waffle" chamada platen. O forçador planar contém dois ou quatro módulos motorizados lineares orientados 90 graus um para o outro. Como os módulos motorizados respondem a correntes variáveis, o forçador move-se através do vidro de exposição para produzir um movimento linear contínuo. Os forçadores também podem ser controlados nos modos de translação e rotação para realizar movimentos XY e theta (alguns graus). Para grandes forquilhas planas de capacidade rotativa podem ser integradas com mesas giratórias RTH e com motores de elevação Z. Os forçadores planares são compatíveis com os acionamentos e indexadores de micro-passo padrão. Eles também podem ser equipados com feedback IntelLiCoder e acionados em circuito fechado. A mesa Planar XY pode operar em qualquer orientação (parede lateral, de cabeça para baixo). Vários forçadores podem ser instalados e operados independentemente em um único prato para alta produtividade e flexibilidade em muitas aplicações de automação robótica. As Mesas Planar XY podem ser fabricadas com um centro aberto como sistemas de estrutura aberta.
