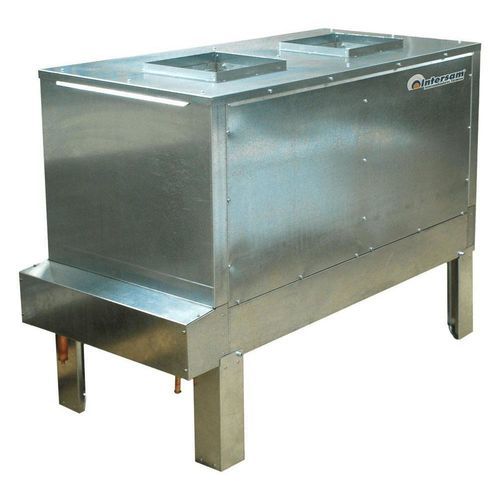

Condensador com ventilador centrífugo ICC e ICCI

em cobreda linha comercialindustrial

Aplicações e modelos
Estes condensadores centrífugos de acionamento direto são projetados para instalação exterior, em caves ou em salas de máquinas onde é necessária uma pressão de ar capaz de compensar as perdas de carga das condutas. A Intersam apresenta as séries ICC e ICCI. Cada série inclui diferentes modelos de acordo com o número e as características das condutas. Graças à construção modular, as unidades podem ser fornecidas adaptadas às necessidades da instalação e permitem orientar a saída de ar em diferentes direções.

Projeto e modularidade
A estrutura exterior é construída com módulos independentes em chapa galvanizada para cada ventilador, obtendo um conjunto compacto e muito rígido que ajuda a reduzir vibrações. Todas as peças e painéis são removíveis para facilitar a manutenção dos motores. A saída de ar é configurável, de modo que a unidade pode ser instalada na vertical ou na horizontal através de suportes de ancoragem.

Trocador condensador e estrutura
As baterias condensadoras são fabricadas com tubo de cobre 1/2 in e aletas em alumínio corrugado, espaçamento das aletas 2,1 mm. As baterias são inseridas no interior da estrutura, proporcionando um equipamento compacto e robusto. A estrutura é em chapa galvanizada e é fornecida com colarinhos de proteção. Os coletores são em cobre e incluem válvulas de carga para garantir uma instalação sem fugas.

Ventiladores e motorização
Os ventiladores são do tipo centrífugo de dupla entrada, com motor de acionamento direto no veio do impulsor. A série comercial (ICC) é fornecida com acionamento direto; a série industrial (ICCI) é fornecida com polias. Os motores podem ser monofásicos 220 V / 50 Hz ou trifásicos 230–400 V / 50 Hz. Todo o conjunto é instalado sobre uma base com sistema antivibrações. Os motores são ligados a uma caixa geral estanque com proteção IP-55.

Ambiental e refrigerantes
As unidades são compatíveis com refrigerantes ambientalmente adequados. As práticas de fabrico incluem reciclagem de materiais e controlo do consumo de recursos (água, óleo, energia) para reduzir o impacto ambiental.

Características / especificações técnicas

• Séries: ICC e ICCI
• Aplicação: instalação exterior, caves ou salas de máquinas
• Tipo: condensadores centrífugos de acionamento direto
• Baterias condensadoras: tubo de cobre 1/2 in
• Aletas: alumínio corrugado, espaçamento 2,1 mm
• Estrutura: chapa galvanizada, módulos independentes por ventilador
• Coletores: cobre com válvulas de carga (service valves)
• Baterias inseridas na estrutura para equipamento compacto e robusto
• Ventiladores: centrífugos de dupla entrada
• Transmissão: acionamento direto (ICC comercial) / polias (ICCI industrial)
• Motores: monofásicos 220 V / 50 Hz ou trifásicos 230–400 V / 50 Hz
• Montagem: vertical ou horizontal com suportes de ancoragem
• Sistema antivibrações e caixa motora estanque conforme IP-55
• Peças e painéis removíveis para facilitar a manutenção
