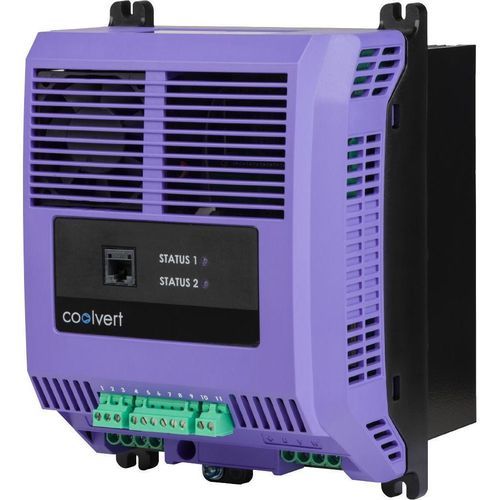

Conversor de frequência síncrono

sem escovasde induçãotrifásico

Visão geral
Inversor de frequência projetado para compressores rotativos BLDC e compressores scroll, disponível em quatro tamanhos de quadro até 75 A. Adequado para aplicações de refrigeração, bombas de calor e compressores HVAC.

Resumo do inversor
Tensão de alimentação: 200 – 480 V
Fases de alimentação: Entrada monofásica e trifásica
Potência de saída: 1,5 – 40 kW / 2 – 50 HP

Controle do motor

• Controle vetorial sem sensor para todos os tipos de motor
• Tipos de motor compatíveis: IM (Induction Motor) IE2, IE3, IE4 & IE5; AC Permanent Magnet (PM); Brushless DC Motor (BLDC); Synchronous Reluctance Motor (SynRM); Line Start PM (LSPM)

Recursos e funcionalidades

• Controle de motor de nível mundial que fornece controle preciso e confiável para motores IE2–IE5
• Múltiplas opções de montagem: Through-panel, Back-plate, Cold-plate (cold-plate para painéis menores)
• Apenas 78 mm de folga necessária ao redor do inversor (adequado para painéis compactos)
• Conformidade EN 61000-3-2 / EN 61000-3-12 sem equipamento externo
• Faixa de temperatura ambiente de operação: -20°C a +60°C
• Conectividade aberta: Modbus RTU (RS485) em terminais de parafuso destacáveis; terminais destacáveis para instalação e manutenção simples
• Controle em terminais: Entrada digital – Start/Stop; Entrada analógica – Referência de velocidade / feedback PI; Saída por relé – Indicação de status
• Opções de teclado remoto: Optipad (multilíngue)
• Transferência e configuração de parâmetros: Optistick Smart
• Funcionalidade Safe Torque Off (STO) – SIL 3
• Não é necessário remover a tampa frontal para programar o inversor (melhora a confiabilidade)

Conformidade e aprovações

• Harmónicos reduzidos conforme EN 61000-3-2 (inversores com entrada monofásica) e EN 61000-3-12 (inversores com entrada trifásica)
• Conformidade global: cUL UL 61800-5-1; STO - SIL 3 TUV Rheinland; EMC - EN 61800-3 (conformidade C1); Harmonics EN 61000-3-2 / EN 61000-3-1

Aplicação & indústria

• Projetado para aplicações de acionamento de compressores e bombas de calor
• Indústrias atendidas: refrigeração e aplicações relacionadas a HVAC/compressores

Características / especificações técnicas

• Nome do produto / série: Optidrive Coolvert
• Tensão de alimentação: 200 – 480 V
• Fases de alimentação: Entrada monofásica e trifásica
• Faixa de potência de saída: 1,5 – 40 kW (2 – 50 HP)
• Tamanhos de quadro disponíveis: 4 tamanhos, até 75 Amps
• Controle do motor: Controle vetorial sem sensor; compatível com IM, PM, BLDC, SynRM, LSPM
• Montagem: Through-panel, Back-plate, Cold-plate (versão cold-plate disponível)
• Folga: 78 mm necessária ao redor do inversor
• Temperatura de operação: -20°C a +60°C
• Conectividade: Modbus RTU (RS485) em terminais destacáveis; E/S analógica e digital; saídas por relé
• Segurança: STO (Safe Torque Off) – SIL 3
• Instalação & manutenção: terminais destacáveis; não é necessário remover a tampa frontal para programar
• Conformidade: EN 61000-3-2 / EN 61000-3-12; EN 61800-3 (C1); UL 61800-5-1; TUV Rheinland STO SIL 3; Harmonics EN 61000-3-2 / EN 61000-3-1
• Fabricação: Projetado e fabricado no Reino Unido
• Garantia: Até 5 anos de garantia nos Optidrives (conforme indicado)
