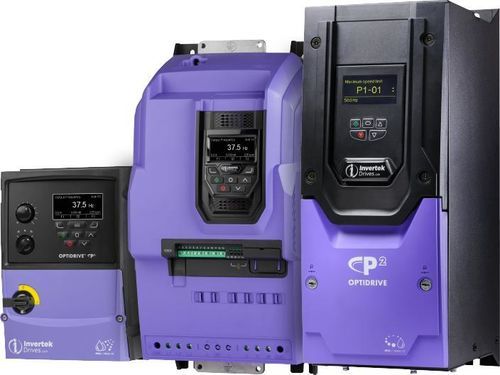

Variador de velocidade síncrono Optidrive P2

sem escovasde induçãotrifásico

Visão geral
Inversor de frequência de alto desempenho projetado para aplicações industriais pesadas. Oferece opções flexíveis de instalação e comissionamento, proteções integradas e conectividade para tipos de motores modernos e sistemas de controlo.

Desempenho chave

• Intervalo de tensão de alimentação: 200–600 V
• Fases de entrada: monofásico e trifásico
• Potência de saída: 0,75–250 kW (1–400 HP)
• Capacidade de sobrecarga: 150% por 60 segundos; 200% por 4 segundos

Principais características

• Controlo vetorial sem sensor — até 200% de binário desde a velocidade zero para arranques fiáveis e controlo preciso da velocidade em todas as condições de carga
• Controlo de motor PM — suporta motores de íman permanente
• Filtro EMC integrado — filtro interno incluído para reduzir custo e tempo de instalação
• Transístor de travagem integral — reduz componentes externos e poupa espaço no quadro
• Controlo vetorial sem sensor para múltiplos tipos de motor:
  • Motores de indução (IM)
  • Motores de íman permanente (PM)
  • Motores BLDC (escovasless)
  • Motores SynRM (relutância síncrona)
  • Line Start PM Motor (LSPM)
• Opções & software — filtros EMC externos, resistores de travagem, chokes de entrada, filtros de saída e outras opções de instalação disponíveis
• Compatível com Optistick Smart — ferramenta de comissionamento rápido
• Fieldbuses a bordo: Modbus RTU e CAN como padrão
• Conectividade: suporte Bluetooth e NFC para comissionamento móvel/remoto

Opções de invólucro

• IP20 — invólucros compactos para montagem em painel/quadro; gamas de potência até 250 kW/400 HP; funcionamento até 50 °C; fixações tipo olho para instalação rápida; características como terminais de conexão rápidos, cartão de ajuda integrado e opções de montagem em trilho DIN/olho
• IP55 — versões carenadas robustas para ambientes industriais; funcionamento de -10 °C a 50 °C; fornece a sobrecarga padrão de 150% por 60 segundos
• IP66 / NEMA 4X exterior — invólucro em policarbonato adequado para montagem direta na máquina, à prova de pó e pronto para lavagem; PCB com revestimento conformal e dissipador resistente à corrosão; dissipador revestido como padrão para aplicações de higiene/limpeza; alguns tamanhos incluem terminais e módulos pluggable

Segurança e controlos

• Safe Torque Off (STO) — para integração em circuitos de segurança da máquina, reduzindo componentes mecânicos de segurança e espaço no quadro
• Funcionalidade PLC integrada — funções lógicas programáveis, comparadores, temporizadores, funções matemáticas e funções específicas do inversor; proteção de programa para evitar cópia não autorizada; controlo total das E/S do inversor
• Características de ligação rápida — terminais de garra de 5 mm com parafusos cativos e desconexão EMC acessível em invólucros relevantes

Aplicações típicas e benefícios

• Automação industrial geral, HVAC, bombas, transportadores, indústria alimentar e de bebidas, ambientes washdown e outros processos pesados
• Melhoria da eficiência energética e controlo de processo através do suporte a motores modernos e algoritmos de controlo avançados

Especificações técnicas

• Família de modelos: Optidrive P2
• Tensão de alimentação: 200–600 V
• Fases de entrada: monofásico e trifásico
• Intervalo de potência de saída: 0,75–250 kW (1–400 HP)
• Classes de sobrecarga: 150% por 60 s; 200% por 4 s
• Controlo de motor: controlo vetorial sem sensor, controlo de motor PM; suporta IM, PM, BLDC, SynRM, LSPM
• Funcionalidades integradas: filtro EMC integrado, transístor de travagem integral, Safe Torque Off (STO)
• Conectividade: Modbus RTU e CAN a bordo; Bluetooth e NFC para comissionamento
• Classes de invólucro: IP20 (painel), IP55 (fechado industrial), IP66 / NEMA 4X (exterior, à prova de pó, pronto para lavagem)
• Ambiental / mecânico: unidades IP66 em policarbonato, PCB com revestimento conformal e dissipador revestido para aplicações washdown/higiene
• Auxílios de instalação: terminais de ligação rápida, fixações tipo olho, módulos/terminais pluggable, gestão de cabos integrada, ecrã TFT multilíngua e opções de teclado mão/auto
