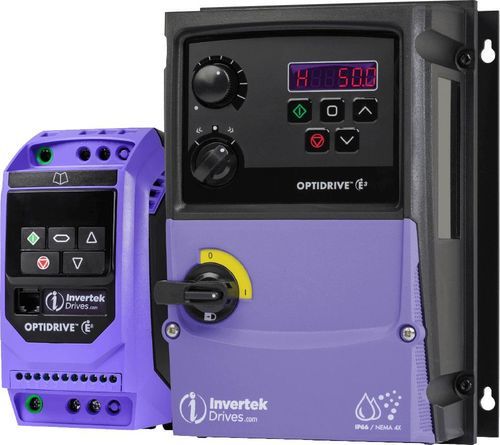

Variador de velocidade sem escovas Optidrive E3

de induçãotrifásicomonofásico

Visão geral
Inversor de frequência de uso geral projetado para comissionamento rápido e controlo motor preciso. Design compacto com configurações de fábrica para operação imediata e optimização do consumo.

Principais características

• Comissionamento simples: configuração básica de 14 parâmetros com predefinições adequadas à maioria das aplicações e ligações do tipo contactor para fiação simplificada.
• Teclado intuitivo: controlo digital preciso através do teclado integrado.
• Macros de aplicação: modos Industrial, Pump e Fan para optimizar o desempenho conforme a aplicação.
• Filtro EMC interno Categoria C1: filtro integrado (Cat C1, EN61800-3:2004) que reduz custos e complexidade de instalação.
• Comunicações a bordo: Modbus RTU e CAN de série para integração.
• Dimensões compactas e predefinições de fábrica para arranque rápido.

Controlo do motor
Controlo vetorial sem sensor compatível com vários tipos de motores:

• IM — Motor de indução: motores IE2, IE3, IE4 e IE5
• PM — Motor síncrono de ímanes permanentes AC
• BLDC — Motor brushless DC
• SynRM — Motor de relutância síncrona
• LSPM — Motor PM de arranque em linha

Instalação e comissionamento
Configuração básica de 14 parâmetros com ligações do tipo contactor para fiação simplificada. As configurações de fábrica são adequadas para instalações comuns; afinações disponíveis via teclado.

Garantia e fabrico
Desenhado e fabricado no Reino Unido. Produtos Optidrive com até 5 anos de garantia.

Certificações e aprovações
CE, CULUS, RCM, UKCA, TUV, RoHS, ECA ETL (conforme a família de produto).

Materiais de suporte
Brochuras, fichas técnicas e recursos multimédia (excerto de vídeo e imagens) disponíveis para Optidrive E3 e a série Optidrive E.

Especificações técnicas

• Tensão de entrada: 110–480 V (entrada monofásica e trifásica)
• Intervalo de potência: 0,37–37 kW (0,5–50 HP)
• Controlo do motor: controlo vetorial sem sensor para IM, PM, BLDC, SynRM, LSPM
• Filtro EMC: Categoria C1 interno conforme EN61800-3:2004
• Fieldbus / comunicações: Modbus RTU e CAN incorporados de série
• Comissionamento: configuração básica de 14 parâmetros; ligações tipo contactor
• Macros de aplicação: modos Industrial, Pump e Fan
• Multimédia: excertos de vídeo e fotogramas disponíveis
• Fabrico: desenhado e fabricado no Reino Unido
• Certificações: CE, CULUS, RCM, UKCA, TUV, RoHS, ECA ETL
• Garantia: Até 5 anos nos produtos Optidrive
