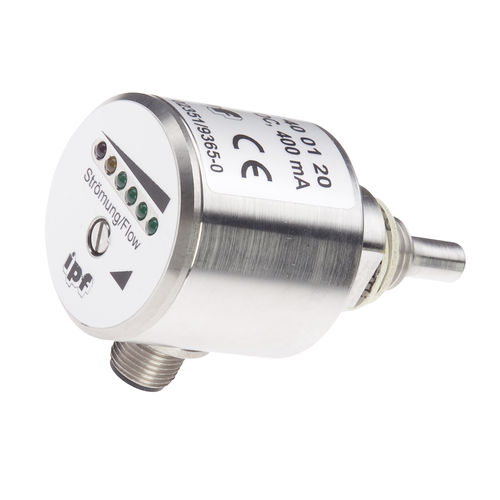

fluxo do sensor, Água, Calorimetria, Ø40mm 73long, G1/4 polegadas, 24V DC, PNP NO (NO), Conexão plug-in M12 4pin, V4A, Resistência à pressão 100bar, Ajuste manual
incluindo 1x Chave de fenda
Sensores de fluxo - Sensores para água
A função do sensor de fluxo é baseada no princípio calorimétrico. A sonda é aquecida do interior a alguns graus Celsius em relação ao meio de escoamento, no qual ela se projeta. Quando o meio flui, o calor gerado na sonda é dissipado através do meio. A temperatura dentro do sensor é medida e comparada com a temperatura do meio igualmente medida. A partir da diferença de temperatura obtida, pode-se derivar o estado de fluxo de cada meio. Estes sensores são aplicados em áreas como a monitorização de sistemas de refrigeração, sistemas de ventilação, funcionamento a seco da bomba através da verificação da presença de fluxos de líquido ou gás.
Características eléctricas
Valor de resposta ajustável para o fluxo para llqulds
O.Ol - 3m/s
Corrente nominal de swltchlng
400mA
Número de pinos
4
Queda de tensão
2V
Tipo de ligação eléctrica
Conexão Plug-in M12
Processo de colonização
Ajustamento do Manuel
Medindo o prlndple do fluxo
Calorimétrica
Características mecânicas
Faixa de medição da velocidade de fluxo com a água
0.01 - 1,5m/s
Sensor dlamétrico
iOmm
Comprimento
73mm
Desenho
Prega cilíndrica
Grau de protecção (IP) da cabeça de medição
IP67
Elemento senslng materlal
Aço Inox 1.4571
Betrlebsspannung (DC)
24V
Atraso de leitura
15ms
Corrente sem carga
70mA
Retrocesso manual
20%
Tipo de functlon de swltchlng
Contacto normal (NÃO)
Tipo de produção de swltchlng
PNP
Proteção contra curto-circuito
sim
Proteção polarizada reversa
sim
---
