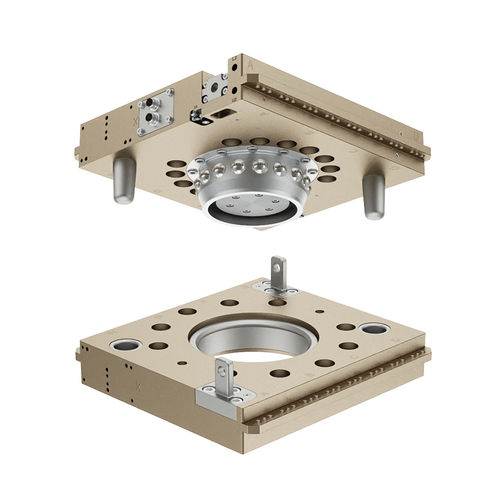

Trocador de ferramentas para robôs TK-SQ series

pneumático

A série TK-Square oferece uma variedade de tamanhos diferentes para todas as gamas de carga, a fim de dimensionar correctamente diferentes aplicações, satisfazer os requisitos de espaço e oferecer diferentes níveis de preços. A excelente qualidade dos nossos trocadores de ferramentas assegura uma elevada disponibilidade e, por conseguinte, um funcionamento suave no processo de produção. Princípio de funcionamento O mecanismo de bloqueio do sistema de troca de ferramentas é realizado por bolas. As bolas são pressionadas para um colarinho através de um bisel e são fixadas contra quedas mesmo em estado desacoplado. No caso de uma queda de pressão de ar, são mantidas no colarinho por uma mola integrada na câmara do pistão, assegurando assim que a força é mantida. O duplo fecho de segurança evita que o lado da ferramenta se solte em caso de queda de pressão, fixando dois parafusos de aço numa piscina por meio de uma mola. Evidentemente, o acoplamento é livre de contacto.
