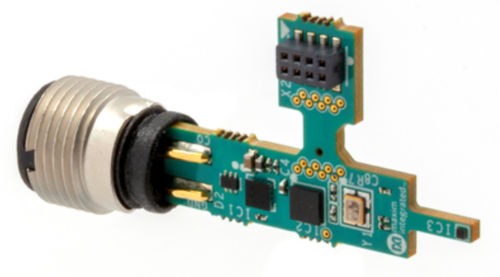

Sensor de temperatura digital MAXREFDES173

IO-LinkUSBconector M12

O MAXREFDES173# é um desenho de referência completo, de alta precisão, IO-Link®, sensor de temperatura local de referência que fornece uma excelente precisão de temperatura de -40°C a +85°C. Construído num factor de forma industrial, o desenho faz uso do sensor digital de temperatura Maxim Integrated® MAX31875 com uma interface I2C. O MAX31875 funciona na gama de temperaturas de -50°C a +150°C e mede temperaturas de -40°C a +145°C com uma precisão de ±1,75°C ou melhor. O sensor de temperatura realiza conversões de temperatura mais precisas de 0°C a +70°C (±1,0°C). Um microcontrolador Renesas RL78 (R5F10E8EALA) faz a interface entre o sensor de temperatura MAX31875 e o transceptor do dispositivo IO-Link MAX14827A. O microcontrolador RL78 funciona de -40°C a +85°C. Os trilhos de 3,3V e 5V são gerados por dois reguladores LDO integrados dentro da MAX14827A, o que reduz o número de componentes externos necessários e a pegada do circuito necessária. Tanto o MAX31875 como o MAX14827A são dispositivos de baixa potência, o que permite que este desenho de referência consuma uma potência mínima com baixa dissipação térmica. Além disso, ambos os produtos Maxim estão em embalagens de nível wafer (WLPs), dando à MAXREFDES173# uma pegada global minúscula. Este sensor utiliza a pilha de dispositivos IQ2 Development™ IO-Link para comunicar com qualquer master compatível com IO-Link versão 1.1. A placa contém um conector M12 macho para ligação a um master IO-Link em conformidade com a norma IO-Link, utilizando um cabo M12 padrão. Ligue o MAXREFDES173# a qualquer master IO-link para uma fácil avaliação (por exemplo, o iqLink® USB IO-Link Master com o software associado). Características -Em conformidade com a IEC 61131-9 -Desenvolvimento IQ2 IO-Link Stack -IO-Link Versão 1.1 Compatível
