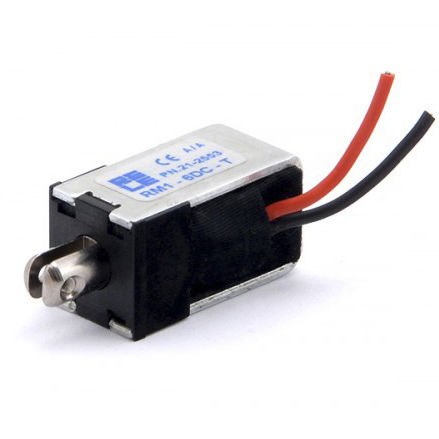

Eletroímã linear RM1

de retençãode ímã permanentebiestável

Solenoide linear biestável, ideal para aplicações operadas por bateria, uma vez que o seu êmbolo permanecerá firmemente preso pela ação de um íman permanente, mantendo o solenoide num estado virtual de "zero eletricidade e aquecimento" durante o tempo necessário. Especialmente concebido para funcionar em qualquer posição como um solenoide de retenção, em que a força de retenção é fornecida pelo íman e o êmbolo é libertado por inversão de polaridade da alimentação da bobina. Outras formas de aplicação requerem a utilização do impulso elétrico para a bobina para gerar uma força de tração. Em qualquer caso, após o desbloqueio, é necessária uma força externa (normalmente uma mola) para fazer regressar o êmbolo à sua posição de abertura original. Utilização típica como um solenoide de retenção. A bobina é alimentada por um impulso à tensão nominal (Vn) durante pelo menos 50 milissegundos. Após a desenergização da bobina, o êmbolo permanecerá indefinidamente bloqueado durante o tempo necessário, devido à ação do íman permanente que tem uma força de retenção mínima de 1,2 kg. Para desbloquear o êmbolo, a bobina deve ser alimentada por um impulso de corrente de polaridade invertida com a tensão de desbloqueio indicada. Utilização típica como um solenoide de tração (baixa energia). O solenoide está a gerar uma força de tração, conforme indicado na tabela de força/curso. As forças úteis serão consideravelmente aumentadas quando a bobina for alimentada por valores múltiplos da tensão nominal, mesmo que, nesse caso, o ciclo de trabalho da bobina (ED) tenha de ser progressivamente reduzido. Em seguida, o êmbolo permanecerá indefinidamente bloqueado, mesmo com a desenergização da bobina, devido à ação do íman permanente. Para desbloquear o êmbolo, a bobina deve ser alimentada por um impulso de corrente de polaridade invertida com a tensão de desbloqueio indicada.
