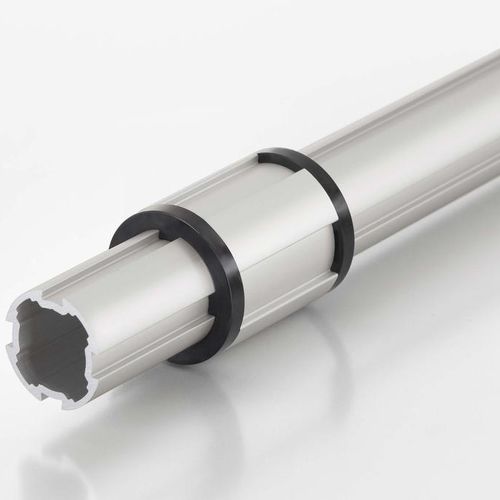

Mancal liso linear 0.0.676.25

em alumíniode chaminéantifricção

Fx = 50 N Fz = 500 N Mx = 5 Nm My = 5 Nm Mz = 0 Nm (0.0.665.36) Mz = 5 Nm (0.0.676.25) Mantém tudo nos eixos! A Manga de Mancal Liso D40/D30 ESD com caraterística anti-torção permite-lhe guiar um Tubo de Perfil D40/30 com precisão ao longo de um Tubo de Perfil D30 e Perfil 6 D30. Estas mangas de rolamento liso utilizam as ranhuras para impedir a rotação em torno do eixo longitudinal do perfil de guia. Como resultado, os componentes móveis numa aplicação LCA/Karakuri/LCA deslizam ao longo do perfil de suporte e mantêm a mesma orientação, graças à caraterística anti-torção. Isto torna mais fácil guiar contrapesos em aplicações Karakuri/LCA sem correr o risco de qualquer rotação em torno do perfil de guia. A chumaceira de deslizamento D40/D30-50 ESD com caraterística anti-torção está disponível como um conjunto completo num comprimento de 50 mm. Os componentes separados podem ser utilizados para construir rolamentos personalizados no comprimento desejado, de modo a obter caraterísticas de orientação ideais. Nota: Ao contrário da variante com anti-torção, as mangas de deslizamento D40/D30 ESD (0.0.665.63) também permitem movimentos rotativos.
