Elemento de fixação de painéis 0.0.603.14

em aço inoxidávelem material plásticoem alumínio

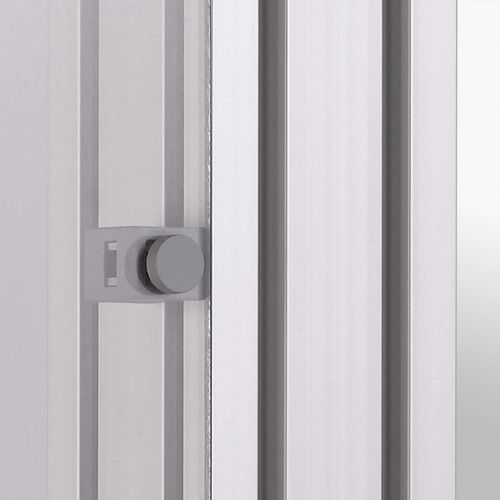

Para inserir o Multiblock X PA em perfis com ranhuras fechadas, recomenda-se a remoção da cobertura da ranhura no local relevante, utilizando um contra-furo. A broca escalonada, ligação universal 6 (0.0.431.19) é ideal para este efeito. A profundidade de rebaixamento necessária é de apenas 2 mm! Os Multiblocks X 8 PA são rodados na ranhura do perfil em qualquer posição. As chapas metálicas leves e os elementos de painéis em vidro acrílico, plástico ou material composto devem ser dotados de um furo no local adequado e aparafusados ao Multiblock. Os painéis podem ser fixados utilizando os furos passantes ou as porcas quadradas deslizadas na unidade básica. Existe uma grande margem de tolerância para a posição dos orifícios dos parafusos em relação aos bordos exteriores dos elementos do painel, uma vez que as porcas quadradas deslizantes são livremente posicionáveis. Os blocos múltiplos X 8 PA podem ser deslocados ao longo da ranhura para os alinhar com o furo no elemento do painel. A posição de desvio pode ser variada graças a dois locais de montagem diferentes para os Multiblocks X 8 PA. O Multiblock X 8 PA é inserido na ranhura do perfil e bloqueado com uma rotação de 90° para a direita. Recomenda-se a utilização de uma chave 20 A/F para este passo. Recomendação para a montagem do elemento do painel. A carga admissível para os Multiblocks X 8 PA é de F = 250 N. O comprimento do parafuso de fixação depende da espessura do elemento do painel. Quando se utiliza um elemento de painel espesso, o Multiblock pode ser fixado a partir do interior, perfurando e batendo num orifício cego no painel. Neste caso, a porca quadrada pode ser retirada do Multiblock. Dimensões de ligação para Multiblock X 8 PA 0/12 mm.
