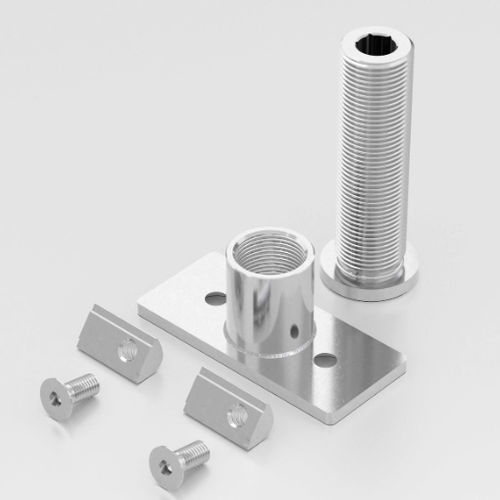

Pé de máquina 0.0.719.15

metálicoajustável

O pé regulável 8 M20x40 é extremamente resistente e dispõe de um mecanismo de regulação em altura de 40 mm sem escalonamento. A sua flange integrada pode ser utilizada para o fixar a uma ranhura da Linha 8. Para fixar o produto desta forma, é necessário efetuar um furo passante no perfil, que por sua vez deve ter pelo menos 80 mm de altura. O parafuso de ancoragem ST 8x130 (0.0.720.66) é utilizado para criar a fixação ao pavimento. Instruções de montagem Sequência de instalação do pé ajustável 8 M20x40 e da bucha de parafuso quando se utilizam perfis com 40 mm de largura: 1. Efetuar um furo de passagem de ⌀24 mm (de ambos os lados, se necessário) 2. Inserir e fixar o pé regulável 3. Utilizar uma chave hexagonal para nivelar a estrutura a partir de cima 4. Fazer um furo no chão e limpar o furo 5. Introduzir o parafuso de ancoragem a partir de cima e apertar firmemente no sítio
