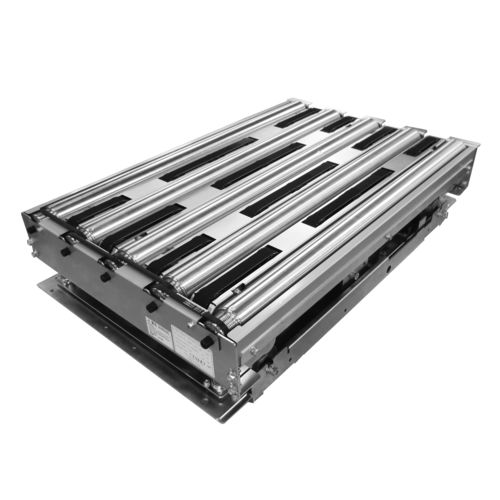

Mesa de transferência F-RAT S

Visão geral
O F-RAT S é um módulo compacto de desvio multidirecional a 90° para linhas de transporte. Acionado por rolos motorizados 24 Vdc e sem sistema pneumático, realiza transferências planas sem mudança de nível entre entrada e saída, garantindo manipulação suave de cargas frágeis. Correias de alta fricção na superfície do módulo proporcionam aderência fiável para vários tipos de cargas.

Principais características

• Módulo compacto de desvio lateral 90° concebido para sequência de transferência plana
• Acionamento por rolos motorizados 24 Vdc; sem componentes pneumáticos
• Correias de acionamento de alta fricção para aderência fiável
• Transferência plana: sem elevação do produto durante a transferência (entrada e saída ao mesmo nível)
• Funcionamento seguro e silencioso: baixa tensão e espaços limitados entre peças móveis
• Formato cassete extra-compacto: 125 mm de altura para integração fácil

Desempenho e utilização
O módulo suporta até 4 entradas/saídas reversíveis, todas ao mesmo nível para simplificar o layout do transportador. Desvia contentores, caixas e encomendas de pequeno a grande porte até 50 kg. O funcionamento sob demanda reduz o ruído e optimiza o consumo energético; a actuação por um único motor minimiza a potência consumida.

Sequência patenteada de transferência plana
O produto desviado permanece ao mesmo nível durante toda a transferência, eliminando impactos e limitando vibrações para uma manipulação mais rápida e suave. Entradas e saídas uniformes simplificam o projecto do sistema de transporte.

Sequência de transferência (passos conceptuais)

• 1 - Recepção do produto ou transferência em linha
• 2 - Mudança da superfície de contacto
• 3 - Transferência a ângulo recto acionada pelas correias

Aplicações

• Desvio multidirecional dentro de redes de transporte
• Manuseio de itens frágeis e bandejas com superfícies irregulares
• Desvio de contentores, caixas e encomendas de pequeno a grande porte (até 50 kg)

Segurança e integração

• Concepção de baixa tensão e espaços limitados entre peças móveis para reduzir o risco de ferimentos
• Funcionamento silencioso com controlo sob demanda
• Formato cassete extra-compacto para integração simples em várias arquitecturas de transportador

Especificações técnicas

• Tipo: módulo desviador multidirecional 90°
• Acionamento: rolos motorizados 24 Vdc (sem pneumática)
• Tipo de transferência: sequência de transferência plana (mesmo nível entrada/saída)
• Superfície de contacto: correias de alta fricção
• Entradas / saídas: até 4 entradas/saídas reversíveis, mesmo nível
• Capacidade máxima transportada: até 50 kg
• Altura do módulo: 125 mm (formato cassete)
• Operação: sob demanda; baixo ruído
• Segurança: baixa tensão e espaços limitados entre peças móveis
