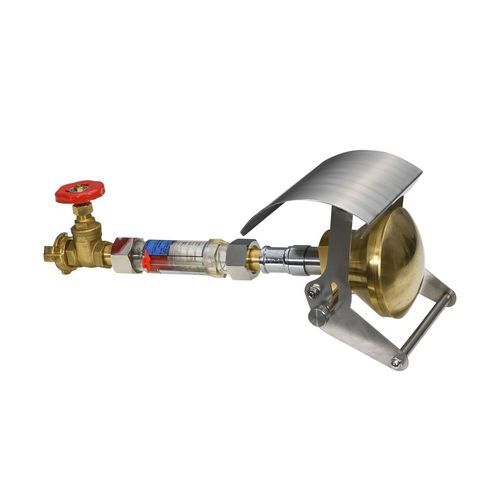

Bico de pulverização SB.1000

para águapara teste

Bicos de pulverização em conformidade com a norma EN 60529 para ensaios IPX3 / IPX4 Objetivo e tarefa Os bicos descritos a seguir permitem um teste em conformidade com a norma DIN de "equipamento elétrico dentro de uma caixa" contra os efeitos da entrada de água. Os bicos estão em conformidade com a norma DIN 60529 Podem ser realizados os seguintes testes de proteção: IP X3 = pulverização de água IP X4 = salpicos de água Construção: - A cabeça do chuveiro tem um diâmetro exterior de 102 mm. - A concavidade da cabeça do chuveiro tem um raio de 75,5 mm - Existem 121 orifícios na cabeça do chuveiro com um diâmetro de 0,5 mm. - A cabeça do chuveiro é produzida em 2 partes - Devido a esta construção, é possível limpar facilmente a cabeça do chuveiro. - Existem 24 orifícios no círculo interno, cujo ângulo incluído é de 30° - Existem 96 orifícios no círculo externo, sendo o ângulo incluído de 15° - Existe um deflector antes da cabeça do chuveiro - O deflector é amovível. - O teste IPX3 é efectuado com o deflector e o teste IPX4 é efectuado sem o deflector - Está instalada uma válvula para regulação e fecho do fluxo de água - Está instalado um medidor de caudal para a deteção do volume de água (0-20l/min) - Ligação da mangueira no bocal de pulverização adequada à mangueira fornecida - a mangueira de pressão de 5 m faz parte do volume de fornecimento Requisitos de instalação no cliente - Ligação de água (pressão de fluxo de 3 bar / fluxo de água > 30l/min)
