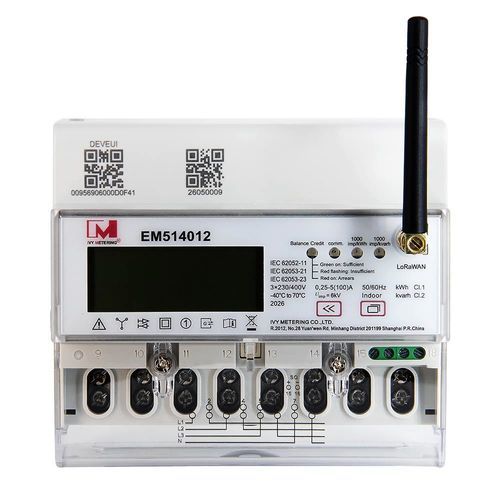

Medidor de energia elétrica trifásico EM514012

para trilho DINresidencialmultifunções

Visão geral do produto
O EM514012 é um medidor de energia eletrônico multifuncional trilho DIN, trifásico de quatro fios, projetado para distribuição de energia em ambientes residenciais e comerciais. Suporta modos pré-pago e pós-pago, comunicação local RS485 (Modbus) e comunicação remota LoRaWAN (EU868). Um relé de trava magnética integrado permite controle local e remoto de ligar/desligar para gestão do medidor.

Principais características

• Medições: energia bidirecional (ativa/reativa), potência ativa, tensão, corrente, frequência, fator de potência e demanda.
• Comunicação: LoRaWAN (EU863-870 / EU868) e RS485 com protocolo Modbus.
• Medição bidirecional: registra energia e potência em sentido direto e inverso.
• Modos de faturamento: suporta modelos pré-pago e pós-pago para quantidade de energia e valores monetários.
• Relé de trava magnética integrado para controle de carga e comutação remota on/off.
• Desligamento por sobrecorrente: limite e tempo de recuperação configuráveis; o relé interrompe o fornecimento se o limite for excedido e tenta religar após o tempo de recuperação.
• Alarmes e detecção: sobrecorrente, sobretensão, desvio de frequência, saldo/carga baixo e detecção de abertura de tampa.
• Registro de eventos: armazena eventos como recarga, alarmes, queda de energia e violação; até 20 entradas.

Benefícios

• Monitoramento completo das três fases para instalações industriais, comerciais e grandes residenciais.
• Comunicação sem fio de longo alcance que reduz cabeamento e custos de infraestrutura.
• Baixo consumo de energia para operação prolongada e manutenção simplificada.
• Leitura e controle remotos que permitem monitoramento centralizado, comutação de carga e gestão tarifária.
• Medição precisa e faturamento transparente para inquilinos, departamentos ou clientes.
• Integração fácil com sistemas de gestão predial e plataformas IoT.

Dimensões e cabeamento
As dimensões e o diagrama de cabeamento são fornecidos como imagens na página do produto para referência de instalação.

Especificações técnicas

• Nome do produto: EM514012
• Tensão de referência: 3×230/400 V (±20%)
• Corrente de referência: 0,25-5(100) A
• Constante de impulso: 1000 imp/kWh
• Display LCD: LCD6+2
• Temperatura de operação: -40 ~ +70°C
• Umidade relativa: <95%
• Frequência de referência: 50 Hz
• Classe de precisão: Cl.B
• Controle de carga: relé de trava magnética integrado
• Norma de referência: EN 50470-3:2022; EN IEC 62052-11-2021 A11-2022
• Comunicação: LoRaWAN, RS485 (Modbus)
• Banda de frequência: EU863-870 MHz (EU868)
• Antena LoRa: conector SMA (tipo base/haste)
