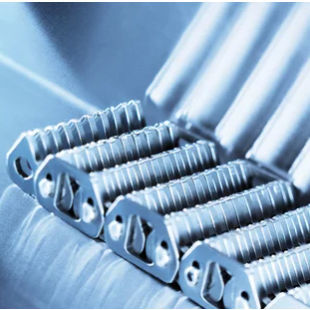

Corrente de dentes invertidos

de transmissão de potênciametálicapara veículos

Corrente de dentes invertidos com articulações de pinos oscilantes Para atender a requisitos de transmissão de potência mais elevados, como, por exemplo, em sistemas de transmissão de veículos, são utilizadas correntes de transmissão na forma de correntes de dentes invertidos (também conhecidas como correntes silenciosas). Para além da optimização cinemática da malha dos elos dentados com os dentes da roda dentada, é também aplicado o princípio da aleatoriedade, ou seja, a montagem de placas de elos dentados com um contorno diferente das placas padrão. O escalonamento de placas de elos padrão e não padrão quebra a monotonia dos impulsos de contacto e, consequentemente, o ruído da corrente torna-se discreto. Para reduzir ainda mais as perdas por fricção, são utilizadas correntes de dentes invertidos com juntas de pinos oscilantes. Uma junta de pino oscilante é composta por dois pinos oscilantes, sendo um pino fixado nas placas do elo dentado do elo interior e outro fixado nas placas do elo dentado do elo exterior. Os dois pinos rolam um contra o outro quando a corrente entra e sai da roda dentada.
