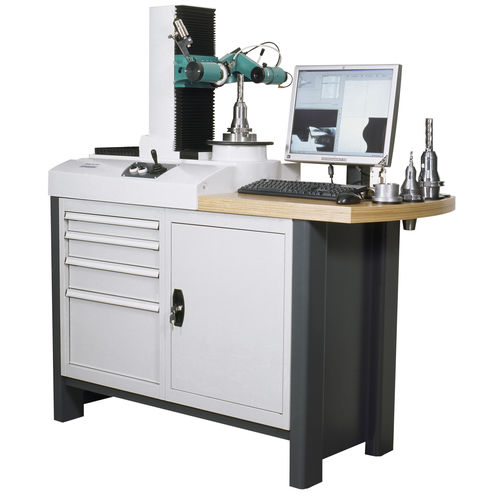

Máquina de medição de diâmetro galileo

de geometriaangularde comprimento

galileo mede as seguintes dimensões: Diâmetro da ferramenta, comprimento de corte, ângulo de conicidade, raio de toro, chanfro de canto, perfis DXF, passo variável, passo, ângulo de corte, ângulo de folga. A silhueta da ferramenta criada pelo torneamento no processo de luz transmitida pode ser comparada com a geometria alvo no formato DXF. Todos os resultados das medições são claramente visualizados num monitor de 20". O software de digitalização permite a inspeção de qualquer perfil arbitrário. Ao sobrepor a forma teórica do perfil em formato DXF, os desvios podem ser visualizados gráfica e numericamente. Os registos de medição específicos do cliente podem ser criados diretamente no GALILEO com o software SCHNEEBERGER. Estes contêm valores medidos, gráficos, campos de tolerância, desenhos DXF, fotografias e logótipos da empresa. Acessórios para expansão individual do espetro de aplicações e para aumentar a produtividade: Cabeçote móvel manual Eixo de fixação Mandril de expansão hidráulico com manga de redução Suporte de placa de torneamento Redução de ISO 50 para HSK 50, HSK 63, HSK 80, ISO 40 Eixos: Z: 250 mm, deslizamento longitudinal, sistema de medição, resolução 0,001 mm A: Movimento de rotação livre, ISO 50, sistema de medição, resolução 0,0001° base fundida altamente estável Peso: 600 kg Cabeça de medição: Câmara diascópica com iluminação LED telecêntrica Câmara episcópica com iluminação LED telecêntrica sonda eletrónica 3D (opção) Controlo dos eixos grossos e finos através de joystick
