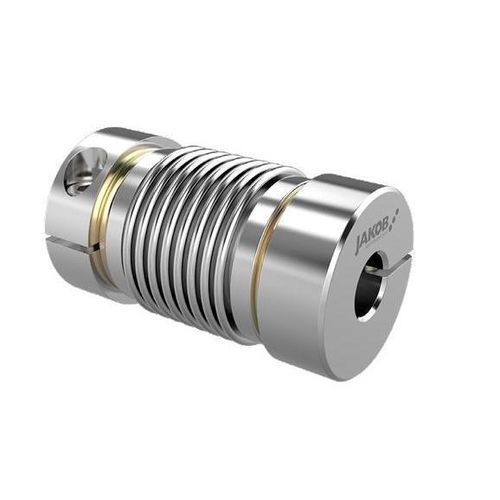

Acoplamento torcionalmente rígido MKM

compactode fole metálicominiatura

- Compacto e alta densidade de potência
- Torque de até 20 Nm
- Compensa desalinhamentos
- Faixa de temperatura de -40°C a +300°C
- Acoplamentos miniatura de fole metálico rígidos à torção
- Acoplamentos miniatura de elastômero amortecedores de vibrações
- Acoplamentos miniatura Oldham altamente compensadores

Variantes de produto:

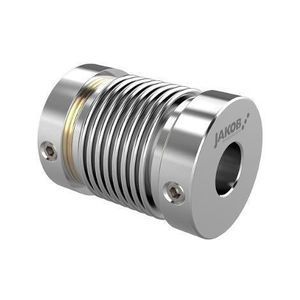

- MKM – Acoplamento Miniatura de Fole Metálico
- Série padrão
- Ambos os lados com cubos de fixação
- Sem folga – alta rigidez torsional
- Faixa de temperatura: -40°C a +200°C
- Faixa de torque: 0.4 – 12 Nm
- Diâmetro do eixo: 3 – 24 mm
- MKP – Acoplamento Miniatura de Fole Metálico
- Comprimento total curto
- Ambos os lados com cubos de fixação
- Sem folga – alta rigidez torsional
- Faixa de temperatura: -40°C a +200°C
- Faixa de torque: 2 – 12 Nm
- Diâmetro do eixo: 3 – 24 mm
- MKA – Acoplamento Miniatura de Fole Metálico
- Versão econômica
- Ambos os lados com parafusos de ajuste
- Sem folga – alta rigidez torsional
- Faixa de temperatura: -20°C a +90°C
- Faixa de torque: 0.4 – 8 Nm
- Diâmetro do eixo: 3 – 26 mm
- MKG – Acoplamento Miniatura de Fole Metálico
- Design soldado
- Ambos os lados com cubos de fixação
- Opcionalmente com cubo de fixação EASY fácil de usar
- Sem folga – alta rigidez torsional
- Comprimento variável – foles de 2, 4 ou 6 ondas
- Faixa de temperatura: -40°C a +300°C
- Faixa de torque: 5 – 20 Nm
- Diâmetro do eixo: 6 – 20 mm

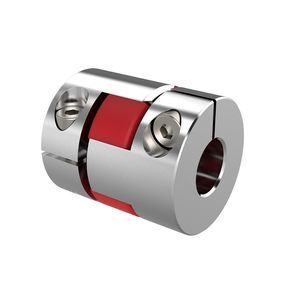

- MJT-C – Acoplamento Miniatura de Elastômero
- Versão padrão
- Ambos os lados com cubos de fixação
- Plug-in – sem folga – amortecedor de vibrações
- Faixa de temperatura: -20°C a +70°C
- Faixa de torque: 0.7 – 12.5 Nm
- Diâmetro do eixo: 3 – 14 mm
- MJT – Acoplamento Miniatura de Elastômero
- Versão econômica
- Ambos os lados com parafusos de ajuste
- Plug-in – sem folga – amortecedor de vibrações
- Faixa de temperatura: -20°C a +70°C
- Faixa de torque: 0.7 – 12.5 Nm
- Diâmetro do eixo: 3 – 14 mm
- MOH-C – Acoplamento Miniatura Oldham
- Versão padrão
- Ambos os lados com cubos de fixação
- Plug-in – altamente compensador – deslocamento lateral de até 3 mm
- Faixa de temperatura: -20°C a +100°C
- Faixa de torque: 1 – 15 Nm
- Diâmetro do eixo: 3 – 19 mm
- MOH – Acoplamento Miniatura Oldham
- Versão econômica
- Ambos os lados com parafusos de ajuste
- Plug-in – altamente compensador – deslocamento lateral de até 3 mm
- Faixa de temperatura: -20°C a +100°C
- Faixa de torque: 1 – 15 Nm
- Diâmetro do eixo: 3 – 19 mm

Especificações técnicas / Características:
- Design compacto para espaços de instalação limitados
- Transmissão de torque alta com dimensões mínimas
- Ampla faixa de temperatura para várias aplicações
- Sem folga e alta rigidez torsional para controle de movimento preciso
- Opções de amortecimento de vibrações e compensação de desalinhamento
- Disponível em várias versões: cubo de fixação, parafuso de ajuste, soldado e tipos plug-in
- Adequado para diâmetros de eixo de 3 mm até 26 mm dependendo do modelo
- Faixa de torque de 0.4 Nm até 20 Nm dependendo do modelo
