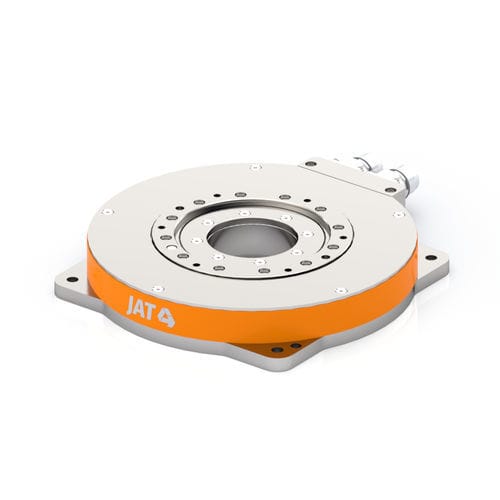

Mesa rotativa indexadora elétrica HRT-160

verticalcompactacom servoacionamento

A mesa rotativa HRT-160 do portfólio do sistema de mesa rotativa modular foi projetada como uma unidade completa pronta para conexão. A mesa rotativa é entregue com cabos, componentes de acionamento precisamente combinados, tais como servomotores e amplificadores. Com uma altura total de apenas 28 mm, a mesa rotativa integra um motor de torque como acionamento direto, um rolamento de esferas e um sistema de medição incremental como padrão. A abertura central fixa pode ser utilizada para a condução de tubos e facilita a instalação. Várias opções estão disponíveis, por exemplo, várias interfaces de barramento de campo e comprimentos de cabo. Dados gerais ✓ Design compacto ✓ Motor de torque como acionamento direto ✓ Codificador incremental integrado (opcional seno/coseno, absoluto) ✓ Opções: Diversos rolamentos, freios de imobilização, diversas saídas de cabos e comprimentos ✓ Disponível como um sistema completo, incluindo um servoamplificador com uma interface de fieldbus adequada Dados técnicos ✓ Max. Tensão de ligação DC 325 VDC ✓ Pico de torque de 8,8 a 21,4 Nm ✓ Torque nominal de 2,5 a 3,4 Nm ✓Repeatability de ±0,3 arcsec
