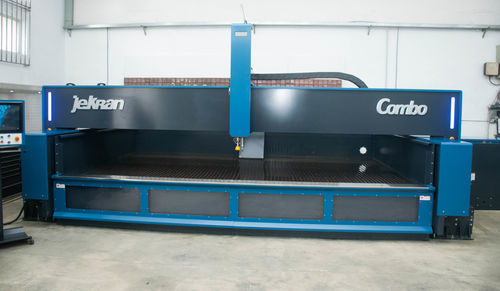

Máquina de corte a jato de água Combo series

a plasmapara materiais compósitospara materiais multicamadas

Visão geral do produto

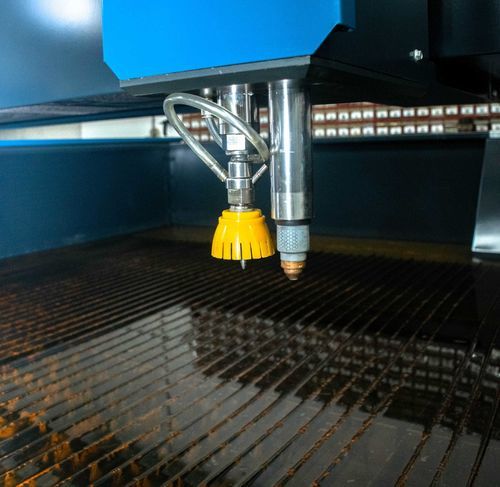

O Combo é uma plataforma de corte híbrida com dupla boquilha que integra uma cabeça waterjet e uma cabeça plasma num único pórtico. Desenvolvido para produção multimaterial, o Combo permite corte plasma em alta velocidade e corte waterjet sem aporte térmico em metais, ligas, compósitos e materiais laminados. O projeto privilegia a operação integrada das duas cabeças e uma pegada em planta compacta.

Principais características

• Sistema de corte híbrido em dois modos combinando tecnologias waterjet e plasma para fluxos de produção flexíveis.
• Controle independente das boquilhas permitindo operação simultânea ou seletiva das cabeças waterjet e plasma.
• Inteligência adaptativa de material com sensores e controles que detectam tipo e espessura e ajustam parâmetros de corte automaticamente.
• Transição de modo contínua para acabamento com waterjet e desbaste com plasma no mesmo programa.
• Controle de trajetória de alta precisão para resultados repetíveis em aplicações de fabrico avançado.

Tabelas: Modelos e matriz técnica

Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Tabelas: Opções de bomba / Direct Drive

Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Opções de bomba e plasma

As bombas waterjet disponíveis incluem Model 22 (22 kW / 30 HP) e Model 30 (30 kW / 40 HP) em direct-drive, com capacidade até 58.000 psi (4.000 bar). Unidades plasma estão disponíveis da Hypertherm ou GYS. Combinações de orifício e fluxo suportam diferentes qualidades de corte e tipos de material.

Desempenho & precisão

O Combo proporciona precisão linear de ±0,03 mm e repetibilidade de ±0,02 mm. Velocidades máximas de avanço até 25 m/min, dependendo do modelo e configuração. Sensores adaptativos ajustam parâmetros de corte para materiais condutores e não condutores.

Casos de uso

Adequado a ambientes de fabrico que exigem corte metálico em alta velocidade e cortes finos sem aporte térmico em compósitos ou conjuntos laminados. Aplicações típicas: chaparia de precisão, fabrico sob medida e séries com materiais mistos.

Observação

*As dimensões da pegada são indicativas. Bomba HP, funil de enchimento, estrutura de remoção de granalha e consola de comando podem ser posicionados para adaptar ao espaço disponível.

Especificações técnicas

• Nome comercial: Combo
• Modelos disponíveis: 4021-Combo, 6021-Combo
• Curso X: 4100 mm (4021), 6100 mm (6021)
• Curso Y: 2100 mm
• Curso Z: 200 mm
• Velocidade máx.: 25 m/min
• Precisão linear: ±0,03 mm
• Repetibilidade: ±0,02 mm
• Opções de bomba: Model 22 (30 HP / 22 kW) ou Model 30 (40 HP / 30 kW)
• Pressão de saída: até 58.000 psi / 4.000 bar
• Orifício & fluxo: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) e 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Unidades plasma: Hypertherm ou GYS
• Exemplos de pegada: 8.5 x 3.4 m (layout 4021), 10.5 x 3.4 m (layout 6021)
