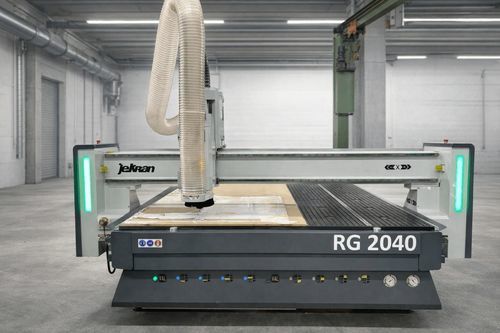

Router CNC RG2040

digitalautomáticade 3 eixos

Visão geral
Router CNC pórtico de construção pesada projetado para produção contínua e usinagem de alta precisão em madeira, plásticos, metais não ferrosos e compósitos. Montado em bancada soldada em aço e acionado por um fuso HSD Itália de 9,5 kW (ER32) a 24.000 rpm, o RG2040 integra manuseio automático de ferramentas, fixação a vácuo e controle de poeira para fluxos de trabalho industriais.

Destaques

• Fuso ATC HSD Itália 9,5 kW, ER32, 24.000 rpm
• Trocador automático de ferramentas 10 posições (revista linear) — ISO30
• Área de trabalho: 2050 x 4050 x 200 mm
• Precisão posicional: ±0,05 mm/m
• Guias lineares HIWIN e transmissão cremalheira helicoidal
• Servomotores Yaskawa com redutores planetários Shimpo
• Mesa T-slot com vácuo, 8 zonas
• Eletrônica: Siemens & Schneider
• Chicotes de cabo Igus (Alemanha)
• Coletor de pó integrado 3 kW com dupla bolsa
• Bomba de vácuo Becker Alemanha 5,5 kW para mesa de vácuo
• Sistema de lubrificação automático para guias e componentes mecânicos

Observações sobre operação e configuração
A configuração elétrica padrão é 380V, 3 fases, 50Hz. Podem ser fornecidas configurações alternativas de tensão/frequência (por exemplo 220V). O controlo baseado em PC permite integração com software de produção e sistemas de automação.

Tabela técnica (Especificação → Detalhes)
Estrutura: Bancada soldada em aço pesado
Área de trabalho (X, Y, Z): 2050 x 4050 x 200 mm
Velocidade máxima de deslocamento: 80 m/min
Velocidade máxima de trabalho: 45 m/min
Precisão da máquina: ±0,05 mm/m
Fuso: 9,5 kW ATC HSD Itália, ER32, 24.000 rpm
Inversor: Delta
Magazine de ferramentas: Linear, 10 posições, ISO30
Mesa de trabalho: T-slot vacuum, 8 zonas
Transmissão: Guias HIWIN + cremalheira helicoidal
Modo de trabalho: Servomotor Yaskawa + redutor planetário Shimpo
Sistema operativo: PC control system
Tensão: 380V, 3PH, 50Hz (padrão) - outras configurações disponíveis
Lubrificação: Automática
Eletrónica: Siemens & Schneider
Cabo de alimentação: Igus Germany
Coletor de pó (opção): 3 kW, dupla bolsa
Bomba de vácuo (opção): Becker Germany, 5,5 kW

Especificações técnicas

• Modelo: RG2040
• Estrutura: Bancada soldada em aço pesado
• Área de trabalho: 2050 x 4050 x 200 mm
• Fuso: 9,5 kW HSD (ER32), 24.000 rpm
• Trocador de ferramentas: Linear 10 posições ISO30
• Precisão: ±0,05 mm/m
• Velocidade máxima de deslocamento: 80 m/min
• Velocidade máxima de trabalho: 45 m/min
• Transmissão: Cremalheira helicoidal + guias lineares HIWIN
• Servo & redutor: Servos Yaskawa + redutor planetário Shimpo
• Mesa: T-slot vacuum, 8 zonas independentes
• Eletrónica: Siemens & Schneider
• Inversor: Delta
• Bomba de vácuo: Becker 5,5 kW (opcional/incluída)
• Extração de pó: 3 kW dupla bolsa (opcional/incluída)
• Lubrificação: Sistema automático
• Tensão (padrão): 380V, 3PH, 50Hz
• Sistema de controlo: PC control system
