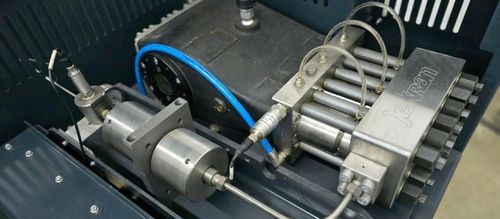

Bomba de êmbolo mergulhador 4000

de águacom motor elétricoestacionária

Visão geral
Experimente a próxima geração de potência para waterjet com a bomba independente Direct Servo Drive 4000 projetada para sistemas waterjet OEM. Entrega a mesma velocidade de corte e força de empuxo que um intensificador hidráulico, reduzindo o consumo elétrico em até 50%. Opera de forma contínua e sem pulsação até 4000 bar (58.000 psi), com funcionamento extremamente silencioso, baixa manutenção e intervalos de serviço prolongados.

Principais benefícios

• Até 50% menos consumo de energia elétrica comparado a intensificadores hidráulicos.
• Operação com ruído muito baixo devido ao design do motor servo quase silencioso (sem choque hidráulico ou ruído alto).
• Capacidade de trabalho contínuo a 4000 bar para operação 24/7 sem limitações de ciclo térmico.
• Controle de fluxo preciso com repetibilidade de ±0,5% para qualidade consistente de corte e borda.
• Pequena área ocupada e eletrônica pronta para OEM para fácil integração na máquina.
• Diagnósticos integrados incluindo monitoramento em tempo real de pressão, temperatura e vibração; suporte para atualizações remotas de firmware.

Destaques operacionais

• Ajuste adaptativo de fluxo: controle servo inteligente ajusta continuamente pressão e fluxo de água em tempo real para maximizar eficiência do abrasivo e acabamento superficial em uma ampla gama de materiais.
• Fluxo sem pulsação proporciona cortes mais suaves e consistentes e otimiza o uso do abrasivo.
• Projetada para integração OEM com interfaces de controle incorporadas (EtherCAT, Modbus TCP/IP e E/S analógica/digital) para conexão plug-and-play a controladores existentes ou PLCs.

Principais características

• Até 50% menor consumo de energia mantendo desempenho de corte equivalente aos intensificadores.
• Operação ultra-silenciosa devido à arquitetura de servo direto.
• Capacidade de operação contínua a 4000 bar (58.000 psi).
• Controle de fluxo de precisão: repetibilidade ±0,5%.
• Construção industrial: componentes em aço inoxidável martensítico, êmbolos cerâmicos e vedações PEEK projetados para ambientes abrasivos waterjet.
• Eletrônica e comunicações prontas para OEM: EtherCAT, Modbus TCP/IP, E/S analógica/digital.
• Diagnósticos integrados para manutenção proativa e maximização do tempo de atividade.

Variantes de modelo e comparação
Model 22 Direct Drive | Model 30 Direct Drive
Potência do motor servo elétrico | 30 HP (22 kW) | 40 HP (30 kW)
Eficiência | ≥ 90% | ≥ 90%
Pressão de saída (PSI) | 58.000 psi | 58.000 psi
Pressão de saída (Bar) | 4000 Bar | 4000 Bar
Bocal & vazão | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Dimensões (C x L x A) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Confiabilidade e manutenção
Comprovada em plataformas de corte de produção, a bomba é especificada para baixa manutenção e intervalos de serviço prolongados. Com filtragem adequada (≤ 2 µm) e substituições programadas de vedações, a bomba pode operar por mais de 400 horas em plena pressão antes da próxima manutenção. Componentes duráveis chave incluem peças de bomba em aço inoxidável martensítico, êmbolos cerâmicos e vedações PEEK projetadas para serviço abrasivo.

Especificações técnicas

• Família de produtos: Direct Servo Drive 4000 Pump (bomba waterjet de próxima geração 4000 bar para sistemas OEM)
• Variantes de modelo: Model 22 Direct Drive; Model 30 Direct Drive
• Potência do motor servo elétrico: 30 HP (22 kW) — Model 22; 40 HP (30 kW) — Model 30
• Eficiência: ≥ 90%
• Pressão máxima de saída: 4000 Bar / 58.000 psi
• Bocal & vazão: Model 22 — 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm); Model 30 — 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Dimensões (C x L x A): 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
• Materiais e peças de desgaste: componentes em aço inoxidável martensítico, êmbolos cerâmicos, vedações PEEK
• Controle & comunicações: EtherCAT, Modbus TCP/IP, E/S analógica e digital (eletrónica pronta para OEM)
• Diagnósticos: monitoramento em tempo real de pressão, temperatura e vibração; capacidade de atualização de firmware remoto
• Serviço: operação contínua em plena pressão (24/7)
