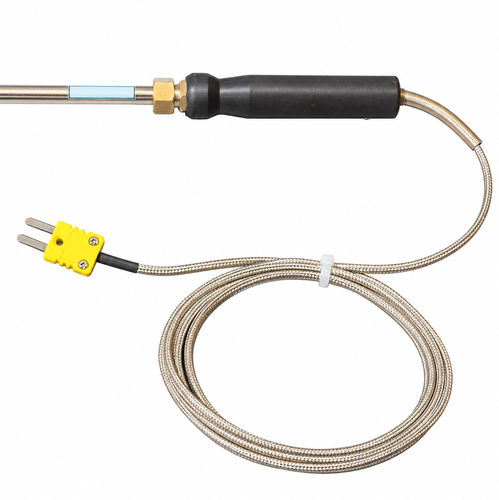

Termopar tipo K TEK6L1600/LANCE

de termopartipo lançacom saída de termopar

Resumo
Lança termopar tipo K projetada para leituras de temperatura por imersão em processos de fundição de alumínio. Desenvolvimento e fabricação por JEMAR TERMOMETRÍA, distribuída por Suministros Payne. Configuração específica com proteção cerâmica Silon a 45° para maior durabilidade durante imersões em metal fundido.

Composição e elementos incluídos

• Escudo cerâmico Silon Ø12 × 5 × 500 mm orientado a 45°
• Tubo protetor em aço inoxidável AISI 316 Ø8 × 1.000 mm
• Termopar tipo K com bainha Inconel 600 Ø4.5 × 1.600 mm
• Cabo em PVC
• Cabo tipo K, comprimento 2.000 mm
• Conector mini macho

Descrição do projeto
A lança foi desenvolvida com foco na durabilidade em aplicações com alumínio fundido. A combinação de escudo cerâmico Silon, bainha em Inconel e tubo protetor em AISI 316 fornece uma solução pensada para suportar as condições de imersão. A vida útil depende das condições do banho, da frequência e duração das imersões e do manuseio do equipamento. Ao selecionar a lança, avalie o processo e o acesso ao ponto de medição.

Configuração
Configuração da Lança Termopar Tipo K JEMAR TERMOMETRÍA
Característica — Especificação
Aplicação — Leitura de temperatura em alumínio fundido
Sensor — Termopar Tipo K
Proteção cerâmica — Silon Ø12 × 5 × 500 mm
Ângulo da configuração — 45°
Tubo protetor — Aço inoxidável AISI 316 Ø8 × 1.000 mm
Termopar interno — Tipo K com bainha Inconel 600 Ø4.5 × 1.600 mm
Alça — PVC
Cabo — Tipo K, comprimento 2.000 mm
Conector — Mini macho
Projeto e fabricação — JEMAR TERMOMETRÍA

Aplicações
A lança foi concebida para medir a temperatura do alumínio líquido. Pontos típicos de uso:

• Crisóis: medição de temperatura do banho de alumínio durante operações de fusão
• Forno de manutenção: verificação da temperatura do metal líquido
• Conchas de transferência: medição em operações de transferência de alumínio

Conexão ao instrumento de leitura
O cabo tipo K de 2 metros termina em um conector mini macho. O instrumento de leitura deve ser compatível com termopares tipo K e respeitar a polaridade.

Observações
As dimensões indicadas correspondem aos componentes; não representam o comprimento total do conjunto nem a profundidade útil de imersão. A adequação da configuração deve ser avaliada de acordo com a liga, temperatura de serviço, profundidade de imersão e frequência de medição. Para outros metais ou líquidos, verificar a compatibilidade dos materiais antes de selecionar a lança.

Características / especificações técnicas

• Fabricante: JEMAR TERMOMETRÍA
• Tipo de sensor: Termopar Tipo K (bainha Inconel 600)
• Proteção cerâmica: Silon Ø12 × 5 × 500 mm (45°)
• Tubo protetor: AISI 316 Ø8 × 1.000 mm
• Bainha do termopar: Inconel 600 Ø4.5 × 1.600 mm
• Alça: PVC
• Cabo: Tipo K, comprimento 2.000 mm
• Conector: Mini macho
• Peso declarado: 15 kg
• Dimensões da embalagem declaradas: 60 × 60 × 20 cm
• Aplicação principal: Leitura de temperatura em alumínio fundido
• Ângulo de configuração: 45°
• Código interno / referência mostrado na ficha: TEK6L1600/LANZA
