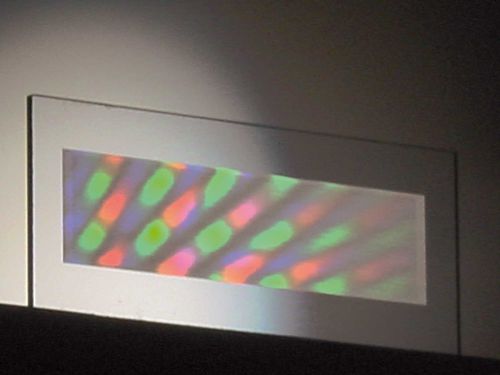

Matriz de lentes esférica

asféricapara alinhamento

Conjuntos de microlentes: homogeneização das trajectórias dos feixes de luz e orientação precisa dos feixes Os conjuntos de microlentes são utilizados principalmente para aplicações que requerem um elevado grau de precisão de alinhamento num espaço reduzido. A Jenoptik projeta e fabrica matrizes de microlentes usando tecnologia de escala de cinza. Isso nos permite alcançar maior uniformidade e fatores de preenchimento mais altos do que seria possível com outras tecnologias, como a tecnologia de refusão. A abertura das lentes individuais pode ser rectangular, quadrada, hexagonal, redonda ou elíptica, enquanto os perfis das lentes são muito flexíveis. Também são possíveis configurações personalizadas para um maior espaçamento entre lentes. Com lentes esféricas, asféricas e fora do eixo e segmentos de lentes, garantimos uma precisão de posicionamento absoluta inferior a 0,25 micrómetros em relação à posição ideal. Os MLAs podem ser alinhados frente a trás com uma precisão de 1 mícron, o que nos permite criar conjuntos monolíticos de microlentes de dupla face. Isto dá origem a uma funcionalidade ainda maior num espaço mais pequeno.
