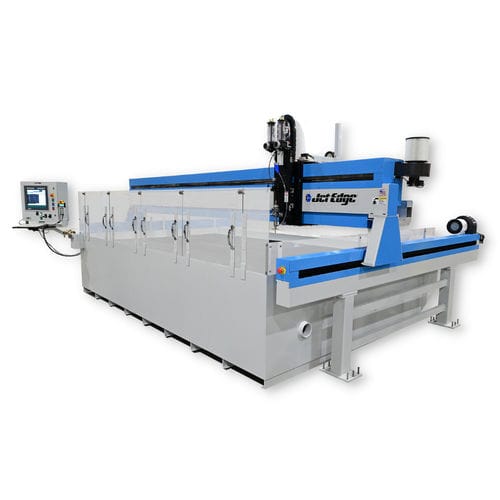

Máquina de corte com jato de água abrasivo EDGE X-3para metaispara chapasCNC
Guardar nos favoritos
Comparar
Características
- Tecnologia
- com jato de água abrasivo
- Material trabalhado
- para metais
- Formato das peças de trabalho
- para chapas
- Tipo de controle
- CNC
- Aplicações
- para aplicações industriais
- Características de construção
- tipo pórtico, com múltiplas cabeças, de 3 eixos
- Outras características
- de alta precisão, de alta velocidade, linear, programável, vertical
- Repetibilidade
0,001 in
Descrição
A máquina de corte a jato de água de 3 eixos Edge X-3 Mid Rail Gantry é o cavalo de batalha da linha Jet Edge. As suas capacidades de corte de 3 eixos destacam-se no corte a jato de água de alta velocidade e no corte a jato abrasivo e oferece uma série de opções de personalização. Em conjunto com uma bomba UHP da série HERO da Jet Edge, tem uma equipa de corte empenhada!
- Corte de 3 eixos apenas com água ou abrasivo
- Múltiplas opções de configuração para aumentar a produtividade
- Tanque de recolha isolado para maior precisão
- Parafusos de esferas de recirculação anti-backlash pré-carregados ajustáveis
- Rolamentos lineares, vias retificadas de precisão endurecidas
- Componentes de rolamentos críticos protegidos com vedantes de labirinto e pressão de ar positiva
- Servomotores AC sem escovas, de acoplamento direto, com codificadores absolutos
- Serviço técnico e formação vitalícia gratuita na fábrica
- As melhores práticas de jato de água e muito mais estão disponíveis no nosso Centro de Recursos
CONTROLOS/PRECISÃO
- Controlador de PC industrial Aquavision DI totalmente ligado em rede
- Software de programação CAD/CAM IGEMS
- Corte por jato de água ou jato abrasivo de 3 eixos com carro Z motorizado para uma altura de deslocação vertical de 12″ (304 mm)
- Visibilidade total e acesso ao código da máquina
- Tanque de recolha isolado para corte de alta precisão
- Pendente manual com todas as funcionalidades
- Fusos de esferas de precisão diretamente acoplados a servomotores
- Precisão de posição linear de ±0,001″ ao longo de 12″ (304 mm) por eixo
- ±0,001″ de repetibilidade (bidirecional)
- ±0,003″ testes de esquadria e retidão com barra de esferas renishaw ao longo de 24″ (608 mm)
- Gamas definidas de fábrica de posicionamento rápido de 500-750 IPM com base na aplicação
- Escolha entre cabeças de corte AbrasiveJet ou WaterJet
- Carro Z servoaccionado para controlo da altura do percurso vertical
- Carro Z opcional com curso vertical de 18
---
