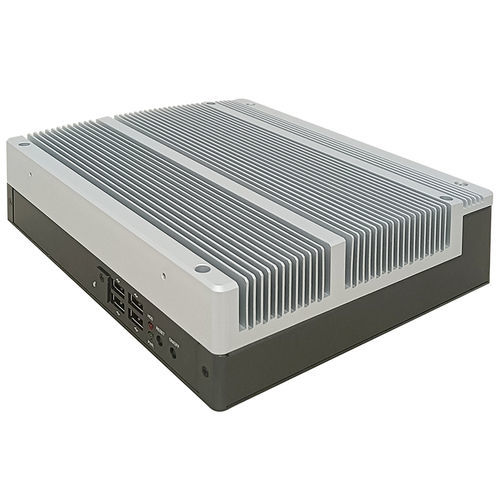

Computador de expansão HB650I25-H610-B

de mesade paredepara trilho DIN

Visão geral

O HB650I25 é uma placa-mãe industrial Mini-ITX da Jetway baseada no chipset Intel H610. Suporta processadores desktop Intel LGA1700 de 12ª/13ª/14ª geração (até 65W), até 64 GB de memória DDR4 e foi concebida para sistemas industriais compactos com entrada DC 12–19V e ampla faixa de temperatura operacional. A placa oferece múltiplas I/O, dupla Gigabit Ethernet, expansão M.2 e saída de duplo ecrã (DisplayPort + HDMI).

Principais características

• Suporta processadores Intel 12ª/13ª/14ª Gen LGA1700 (TDP até 65W)
• Chipset Intel H610, formato Mini-ITX
• Memória: 2 x DDR4 SO-DIMM 3200MT/s, dual channel, até 64 GB
• Armazenamento/expansão: 1 x M.2 M-Key (2242/2280, PCIe x4) para NVMe; 1 x M.2 E-Key (2230) para CNVi/PCIe x1/USB2.0
• I/O: 6 portas USB (2 x USB3.2 Gen1, 4 x USB2.0), portas seriais (2 x RS-232/422/485, 2 x RS-232), áudio (MIC-in, Line-out)
• Display: 1 x DP1.4 (até 7680 x 4320@60Hz) e 1 x HDMI (até 4096 x 2160@60Hz), suporte a 2 ecrãs
• Rede: 2 x Realtek RTL8111H Gigabit Ethernet

Especificações técnicas

• Formato MB: Mini-ITX (224,0 x 199,0 x 63,0 mm)
• Socket CPU: LGA1700, suporta processadores Intel 12ª/13ª/14ª Gen (Alder Lake-S), até 65W
• Chipset: Intel H610
• Memória: 2 x DDR4 SO-DIMM (3200MT/s), dual channel, até 64 GB
• BIOS: AMI 128Mb Flash ROM
• Wake on LAN: Sim
• Watchdog timer: 255 níveis
• Bateria RTC: Bateria de lítio
• SO suportados: Windows 10 (64-bit), Windows 11 (64-bit), Linux
• Alimentação: DC-in 12–19V; modos AT / ATX
• GPU: Intel UHD Graphics
• Saídas de vídeo: DP1.4 (max 7680 x 4320@60Hz), HDMI (max 4096 x 2160@60Hz); suporta 2 ecrãs
• Áudio: Codec Realtek ALC897; amplificador 3W
• Ethernet: 2 x RJ45 (Realtek RTL8111H GbE)
• I/O traseiro: 2 x RS-232/422/485, 2 x RS-232, 1 x MIC-in, 1 x Line-out, borne Phoenix para entrada DC 12–19V, 2 furos para antena WiFi, 2 x USB3.2 Gen1
• I/O frontal: 1 x FAN link, 4 x USB2.0, LED de energia, LED HDD, Reset, Power
• M.2: 1 x M-Key 2242/2280 (PCIe x4) para NVMe; 1 x E-Key 2230 (CNVi/PCIe x1/USB2.0) para WiFi/BT
• Dimensões: 224,0 x 199,0 x 63,0 mm
• Choque: 15G, 11ms
• Vibração: 1 Grms / 5–500Hz (operação)
• Temperatura de operação: -20°C a 60°C
• Temperatura de armazenamento: -40°C a 85°C
• Humidade de operação: 10–95% @40°C sem condensação
• Certificação: CE / FCC Classe A
• ESG: ErP, EU RoHS

Aplicações

• Automação industrial e sistemas de controlo
• Edge computing, gateways IoT e servidores compactos
• Painéis HMI, sinalização digital e quiosques
• Sistemas embarcados que exigem faixa de temperatura ampla e entrada DC

Conteúdo da embalagem

• Unidade principal HB650I25-H610
• Cabo de alimentação e adaptador 19V/6.32A (120W FSP120-ABBN5)
• Kit de montagem de parede (HCS650MWM01B-F), conjuntos de parafusos, clipe para trilho DIN
• Opcional: módulo de ventoinha DC1225
