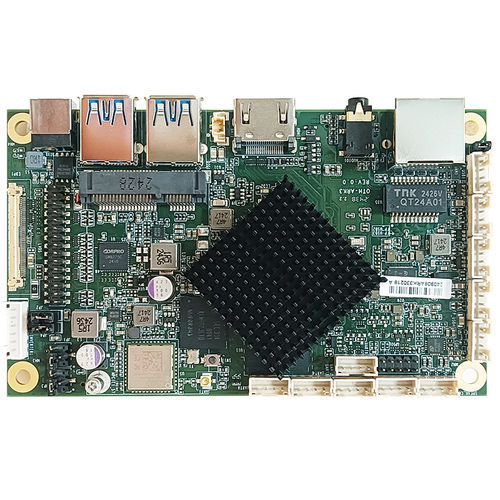

Placa de CPU ATX OTH-ARK3

Rockchip RK3568ARM® Cortex®-A55 Quad-corepara cartão SIM

O OTH-ARK3 é um computador de placa única compacto (SBC) de 120 x 72 mm da Jetway, baseado no SoC Rockchip RK3568 com núcleos ARM Cortex-A55 e NPU de 1 TOPS. Projetado para aplicações embutidas e industriais, integra memória LPDDR4X onboard, armazenamento eMMC, múltiplas saídas de vídeo, rede GbE, conectividade sem fio e um amplo conjunto de E/S para periféricos e interfaces industriais.

Principais características

• Rockchip® RK3568 quad-core ARM Cortex-A55 (até 2,0 GHz) com NPU 1 TOPS
• Onboard 4GB LPDDR4X (3200 MT/s), opcional 8GB
• Onboard 32GB eMMC (opcional até 64GB)
• Suporte a Wi‑Fi (802.11 b/g/n 2,4 GHz) e Bluetooth 4.2
• 1 x GbE LAN (Realtek RTL8211F-CG)
• E/S múltiplas: 2 x UART, 2 x RS232, 2 x USB3.0 (OTG), 4 x USB2.0
• Saídas de vídeo: HDMI, eDP, LVDS 24 bits dual channel (suporta até 3 ecrãs)
• Vídeo: decodificação 4K H.264/265, codificação 1080P H.264/265

Especificações técnicas

• Factor de forma: 120,0 W x 72,0 D mm
• CPU: Rockchip® RK3568 quad-core ARM Cortex-A55 (até 2,0 GHz) com NPU 1 TOPS
• PMU/Chipset: Rock Chip® RK809-5 PMU
• Memória: LPDDR4X onboard 3200 MT/s 4GB padrão (8GB opcional)
• Armazenamento: eMMC onboard 32GB (opcional até 64GB); slot microSD
• Segurança: Intel® PTT (fTPM integrado)
• Alimentação: entrada DC 12V; modos: AT / ATX; conector: DC jack
• GPU: Mali-G52 MP2
• Saídas de ecrã & resoluções máximas: HDMI (4096 x 2304 @60Hz), eDP (2560 x 1600 @60Hz), LVDS (1920 x 1200 @60Hz)
• Áudio: áudio HD 2 canais; 1 x jack combo (line-out / mic-in); amplificador 3W
• Ethernet / Wireless: 1 x GbE (Realtek RTL8211F-CG); Wi‑Fi + Bluetooth via AW-CM358
• USB: 2 x USB3.0 (um co-layout OTG), 4 x USB2.0
• Serial / I/O internos: header interno para 2 x RS-232; 2 x UART; GPIO 4-bit; SMBus; header debug; inversor
• Expansão: 1 x Mini-PCIe full-size; 1 x slot SIM; microSD
• Temperatura de funcionamento: -10°C a 60°C; armazenamento: -20°C a 70°C
• Watchdog: 255 níveis; Wake on LAN suportado
• Certificações & conformidade: CE, FCC Class A, LVD; EU RoHS, REACH (opcional), China RoHS

Aplicações e conformidade

• Indicado para sistemas embutidos, automação industrial, HMI, sinalização digital, gateways e dispositivos edge IoT
• Cumpre requisitos industriais e ambientais comuns para implantação em ambientes comerciais e industriais
