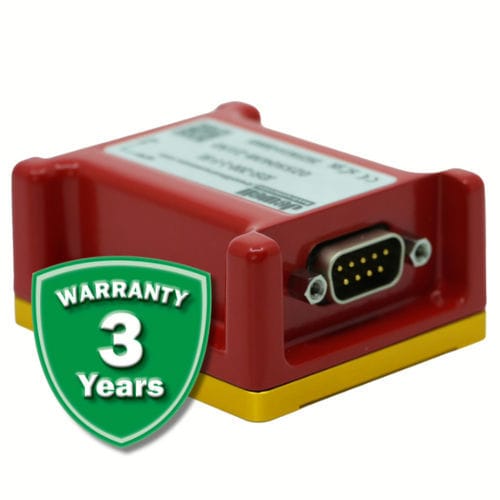

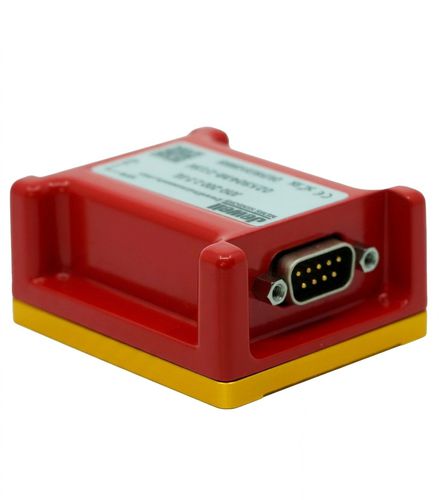

Sensor de inclinação de 2 eixos JDHI-100/200

digitalRS-485RS-232

Os novos inclinômetros digitais Ruby MEMS representam a próxima geração de sensores inerciais de alto desempenho da Jewell Instruments. Com uma relação preço-desempenho melhorada, os novos sensores inerciais Ruby oferecem resolução, resposta de frequência e largura de banda excepcionais, tudo em um pacote IP67 que utiliza a mesma configuração de montagem dos sensores MEMS atuais da Jewell. - Dimensões: 2,25 × 2,25 × 1,99 polegadas - Faixas: ±1° a ±90° - Compensação de temperatura - Opções de interface digital: ASCII (RS-485/RS-232) e Modbus (RS-485) - Alta precisão com resolução de 0,0001° - Faixa de temperatura de operação: -40° a +85°C - Vedação: IP67 - Opções de terminação M12 e DB9 - Compatível com CE e RoHS Aplicações: - Controle de posição de radar e antena - Mineração - Monitoramento de pontes e estruturas - Nivelamento de plataformas - Nivelamento de ferramentas de máquinas biaxiais para túneis - Construção - Estabilidade de plataformas offshore - Processo de produção/fabricação - Monitoramento geotécnico - Medição e controle industrial Especificações de desempenho: - Faixa de medição (°): ±1, ±3, ±14,5, ±30, ±60, ±90 - Resolução digital (°, máx): 0,0001 - Repetibilidade (°): 0,01 - Desalinhamento do eixo transversal (° máx): ±0,25 - Largura de banda (Hz nom) (-3 dB): (Taxa de amostragem) / 4 - Precisão - Sensor de temperatura (°C, máx): ±2 Elétrico/Protocolo: - Número de eixos: 1 ou 2 - Faixa de tensão de entrada (VDC): 5 mín, 9 a 36 típ, 38 máx, protegido contra inversão de polaridade - Potência - Terminação RS-485 habilitada (mW, máx): 800,0 - Potência - Terminação RS-485 desabilitada (mW, máx): 600,0 - Isolamento galvânico – Entradas de energia (rms): 2000 - Protocolo: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU - Baud (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (máx) - Configurações de comunicação: 8 bits, 1 bit de parada, par | ímpar - Taxa de amostragem de dados (Hz): 3,9, 7,8, 15,6, 31,2, 62,5, 125 - ID do nó: 0+últimos 2 dígitos do número de série - Filtragem: Selecionável pelo usuário - Terminação de barramento – Interna (120Ω): Ligado/Desligado Ambiente/Mecânico: - Faixa de temperatura de operação: -40° a +85 °C - Faixa de temperatura de armazenamento: -55° a +105 °C - Choque: 100 g, 0,011 seg, ½ seno - Vedação: IP67 (quando conectado a um conector IP67)
