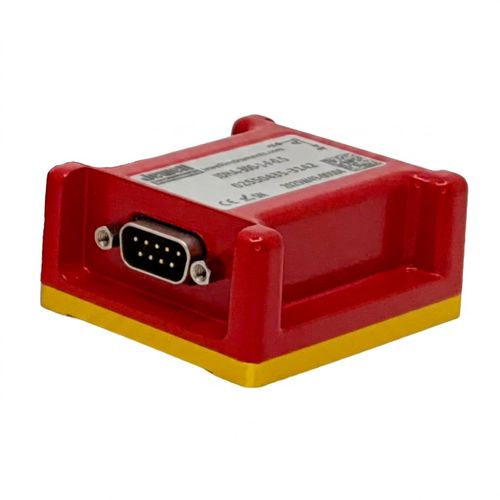

Acelerômetro de 2 eixos JDHA series

de 1 eixode 3 eixosMEMS

Visão geral do produto
Os acelerômetros MEMS digitais Ruby da Jewell Instruments são sensores inerciais de alto desempenho que oferecem resolução, resposta em frequência e largura de banda destacadas, integrados num invólucro IP67 que utiliza a mesma configuração de montagem dos sensores MEMS atuais da Jewell.

Características

• Faixas: ±0,5 g a ±1,0 g
• Compensado em temperatura
• Opções de interface digital: ASCII (RS-485 / RS-232) e Modbus (RS-485)
• Alta precisão com resolução digital de 30 μg
• Faixa de operação: -40° a +85° C
• Vedação: IP67
• Opções de terminação: M12 e DB9
• Conformidade: CE e RoHS

Aplicações

• Aeroespacial
• Militar
• Robótica
• Pesquisa acadêmica
• Controlo de turbinas eólicas
• Monitorização e ensaios de via
• Monitorização de parques eólicos
• Monitorização de vibrações
• Sistemas de controlo automatizados
• Ensaios de veículos

Dimensões
Dimensões: 2.25 × 2.25 × 1.99 in

Especificações de desempenho (selecionadas)
Faixa de medição (g): ±0.2 ; ±1.0
Resolução digital (μg, máx): 30 ; 30
Repetibilidade (mg): 70 ; 70
Não linearidade (% FRO) máx.: 0.04 ; 0.01
Sensibilidade do offset à temperatura (mg/°C máx): 0.005 ; 0.005
Desalinhamento do eixo transversal (° máx): ±0.25 ; ±0.25
Largura de banda (Hz nom) (-3 dB): (Taxa de amostragem) / 4 ; (Taxa de amostragem) / 4
Precisão - sensor de temperatura (°C, máx): ±2 ; ±2
Tempo de aquecimento (s tip): 0.5 ; 0.5

Elétrico / Protocolo
Número de eixos: 1, 2 ou 3
Intervalo de tensão de entrada (VDC): 5 min, 9 a 36 typ, 38 max (protegido contra inversão de polaridade)
Potência - terminação RS-485 ativada (mW, máx): 800.0
Potência - terminação RS-485 desativada (mW, máx): 600.0
Protocolo: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU
Baud (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (máx)
Configurações de comunicação: 8 bits, 1 stop bit, par | ímpar
Taxa de amostragem de dados (Hz): 3.9, 7.8, 15.6, 31.2, 62.5, 125
ID do nó: 0 + últimos 2 dígitos do número de série
Filtragem: selecionável pelo utilizador
Terminação de barramento - interna (120Ω): On/Off

Ambiente / Mecânico
Intervalo de operação: -40° a +85° C
Intervalo de armazenamento: -55° a +105° C
Vibração: 20 grms, 5 Hz a 2 kHz
Choque: 180 g, 0.011 s, 1/2 seno
Vedação: IP67 (quando conectado a conector IP67)

Características / especificações técnicas

• Família de modelos: série JDHA (variantes 100 / 200 / 300)
• Dimensões: 2.25 × 2.25 × 1.99 in
• Faixas: até ±1,0 g
• Resolução digital: 30 μg (máx)
• Interfaces: ASCII (RS-485, RS-232), MODBUS-RTU
• Taxas de amostragem: selecionáveis (3.9 a 125 Hz)
• Alimentação: suporta terminação RS-485 interna (800 mW máx) ou desativada (600 mW máx)
• Temperatura de operação: -40° a +85° C
• Vedação: IP67 quando conectado a conector IP67
• Conformidade: CE, RoHS
