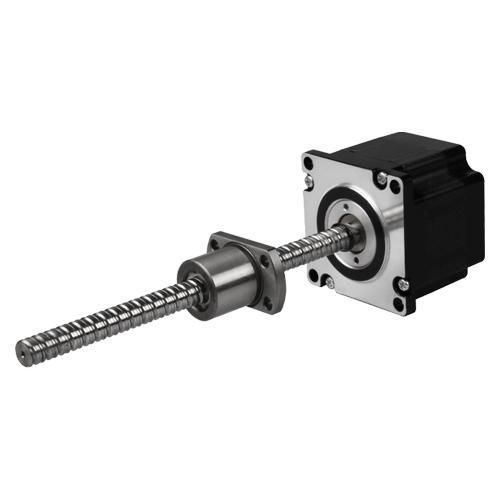

Atuador elétrico 23E2 series

linearcom fuso de esferasde passo

Visão geral
Atuador linear de fuso de esferas passo a passo Tamanho 23 (57 mm) versão External. Disponíveis opções de usinagem da extremidade do fuso, encoders (EK2/EK3) e freio de desligamento (power-off brake).

Características do motor
Model No. | Rated Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length L [mm]
23E2120 | 3.5 | 1.5 | 1.75 | 4.1 | 4 | 45
23E2130 | 2.4 | 3 | 0.8 | 1.7 | 4 | 45
23E2225 | 5 | 2.5 | 2 | 5.2 | 4 | 65
23E2240 | 2.8 | 4 | 0.7 | 2 | 4 | 65

Especificação do fuso
Tipos: 1002, 1202, 1205, 1210, 1220
Tamanhos das esferas: Ф1.5875, Ф1.5875, Ф2.5, Ф2.381, Ф2.5
Nº de filetes: 1, 1, 1, 2, 1
Direção do filete: Right (todos os tipos)
Diâmetros da raiz do eixo: Ф8.6, Ф10.6, Ф10.3, Ф10.2, Ф9.7
Número de circuitos: 3.7×1, 3.7×1, 2.8×1, 1.7×2, 1.8×1
Material eixo/porca: SCM415H (todos os tipos)
Dureza superficial: HRC58~62 (todos os tipos)
Tratamento anticorrosão: Anti-rust oil (todos os tipos)
Classe: C7 (todos os tipos)

Tamanho da porca / Folga axial / Cargas
Tamanho da porca | A | B | C | D | H | W | X | E | Folga axial (mm) | Carga dinâmica [N] | Carga estática [N]
BS1002 | 34.5 | 5 | 28 | 18 | 22 | 27 | 4.5 | | ≤0.02 | 1450 | 2800
BS1202 | 37 | 5 | 28 | 20 | 24 | 29 | 4.5 | | ≤0.02 | 1600 | 3700
BS1205 | 40 | 10 | 30 | 24 | 30 | 32 | 4.5 | 15 | ≤0.02 | 6610 | 13160
BS1210 | 40 | 10 | 42 | 24 | 30 | 32 | 4.5 | 27 | ≤0.02 | 6420 | 12870
BS1220 | 40 | 5 | 46 | 24 | 24 | 32 | 4.5 | 37 | ≤0.02 | 6700 | 10100

Desenhos dimensionais
Imagens e desenhos dimensionais da versão External estão disponíveis para suportar instalação e integração.

Curvas velocidade-força
Curvas Single Stack e Double Stack para o atuador de 57 mm (Tamanho 23). Condição de teste: 40 Vdc; Driver DS-OLS4-FPD bipolar chopper em corrente nominal (RMS). A força varia com tensão e driver; recomenda-se margem de 50% na seleção.

Opções

• Usinagem da extremidade do fuso (múltiplas opções ilustradas).
• Encoder EK2: resoluções CPR disponíveis 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000. Mapas de saída single-ended e diferencial documentados.
• Encoder EK3: resoluções CPR disponíveis 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Mapas de saída single-ended e diferencial documentados.
• Freio de desligamento disponível para motores Tamanho 23.

Freio de desligamento
Tensão nominal: DC 24 V ±5% | Resistência: 141 Ω ±10% | Potência: 5 W | Torque de retenção: >2 N·m | Classe de isolamento: B | Resistência de isolamento: >100 MΩ (DC 500 V) | Resistência dielétrica: AC 1000 V por 1 s | Tempo de atração: 50 ms | Tempo de liberação: 50 ms | Folga de rotação: 1° | Ciclos de freio de emergência: 200 ciclos | Vida útil: 500.000 ciclos | Nível de ruído: <60 dB.

Especificações técnicas

• Família de produto: Atuadores lineares com fuso de esferas passo a passo (External) Tamanho 23 (57 mm).
• Modelos de motor disponíveis: 23E2120, 23E2130, 23E2225, 23E2240 (ver tabela do motor para dados elétricos e comprimentos).
• Tipos de fuso disponíveis: 1002, 1202, 1205, 1210, 1220.
• Modelos de porca e cargas: BS1002, BS1202, BS1205, BS1210, BS1220; folga axial ≤0.02 mm; cargas dinâmicas/estáticas conforme tabela.
• Materiais: eixo/porca SCM415H; dureza superficial HRC58~62; tratamento anti-rust oil; classe C7.
• Opções de encoder: EK2 e EK3 com múltiplas resoluções e saídas single-ended/diferenciais.
• Freio de desligamento: disponível para Tamanho 23 com parâmetros especificados acima.
• Condições de teste para curvas: 40 Vdc, driver DS-OLS4-FPD bipolar em corrente nominal; prever margem de 50% sobre a força.
