Atuador elétrico

linearde passode fuso

Visão geral

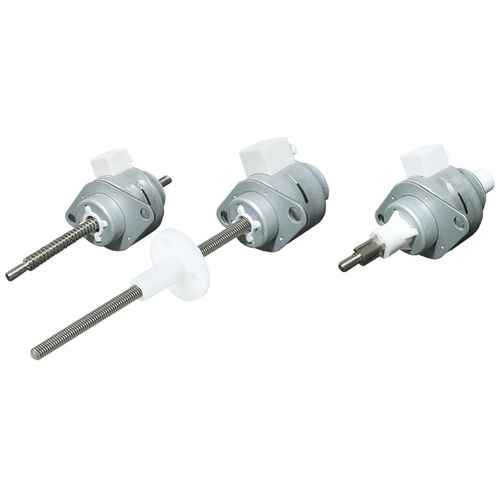

O atuador linear de passo PM 25 mm está disponível nas configurações External, Non‑Captive e Kaptive. Vários diâmetros e avanços de fuso, usinagens das extremidades e comprimentos personalizáveis permitem adaptar o atuador a aplicações industriais específicas.

Tipos de atuador
External / Non‑Captive / Kaptive

Características do motor
Frame: 25 mm
Polaridade: Bi‑Polar
Ângulos de passo: 7.5° / 15°
Tensões de bobina: 5 V, 12 V
Correntes de fase (exemplos): 370 mA (5 V), 160 mA (12 V)
Resistências de fase (exemplos): 13.5 Ω (5 V), 70 Ω (12 V)
Indutâncias de fase (exemplos): 12.5 mH / 65 mH (7.5°); 9.5 mH / 47 mH (15°)
Consumo de energia: 3.85 W
Inércia do rotor: 1.08 g·cm²
Classe de isolamento: B
Resistência de isolamento: 100 MΩ
Massa: 50 g

Parafusos disponíveis e deslocamento por passo
7.5° — Φ3.5 mm

• Avanço 0.3 mm → Deslocamento por passo 0.00625 mm → Código AF
• 0.6096 mm → 0.0127 mm → Código AA
• 1.0 mm → 0.02083 mm → Código AB
• 1.2192 mm → 0.0254 mm → Código B
• 2.0 mm → 0.04167 mm → Código G
• 2.4384 mm → 0.0508 mm → Código J
• 4.0 mm → 0.0833 mm → Código M

• Φ4.77 mm — 0.635 mm → 0.0132 mm → Código A
• Φ4.77 mm — 1.27 mm → 0.0265 mm → Código D
• Φ4.77 mm — 2.54 mm → 0.0529 mm → Código K

15°

• Φ3.5 — 0.3 mm → 0.0125 mm → Código AF
• Φ3.5 — 0.6096 mm → 0.0254 mm → Código AA
• Φ3.5 — 1.0 mm → 0.0417 mm → Código AB
• Φ3.5 — 1.2192 mm → 0.0508 mm → Código B
• Φ3.5 — 2.0 mm → 0.0833 mm → Código G
• Φ3.5 — 2.4384 mm → 0.1016 mm → Código J
• Φ3.5 — 4.0 mm → 0.1667 mm → Código M

• Φ4.77 mm — 0.635 mm → 0.0265 mm → Código A
• Φ4.77 mm — 1.27 mm → 0.0529 mm → Código D
• Φ4.77 mm — 2.54 mm → 0.1058 mm → Código K

Dados dimensionais (External / Non‑Captive / Kaptive)

• Curso X = 13 mm — Extensão frontal A = 10.5 ±0.25 mm — Extensão total B = 36.5 mm — Comprimento corpo C (Máx) = 27.5 mm
• Curso X = 18 mm — A = 15.5 ±0.25 mm — B = 46.5 mm — C (Máx) = 32.5 mm
• Curso X = 25 mm — A = 22.5 ±0.25 mm — B = 60.5 mm — C (Máx) = 39.5 mm
• Curso X = 31 mm — A = 28.5 ±0.25 mm — B = 72.5 mm — C (Máx) = 45.5 mm

Velocidade / Desempenho de empuxo
As curvas velocidade‑empuxo estão disponíveis na documentação técnica para o atuador PM 25 mm e ajudam a escolher a combinação de avanço e ângulo de passo adequada aos requisitos de velocidade e empuxo.

Opções

• Usinagem da extremidade do parafuso: variantes disponíveis para integração mecânica.
• Revestimento em Teflon (PTFE): opcional para combinações fuso/porca sem lubrificação; aumenta a vida útil e melhora a geração de empuxo em comparação com fusos SUS convencionais. Disponível para todas as opções de fuso e tipos de atuador (External, Non‑Captive, Kaptive).

Especificações

• Brand: DINGS
• Série: PM Stepper Linear Actuator (25 mm)
• Tipos: External, Non‑Captive, Kaptive
• Ângulos de passo: 7.5°, 15°
• Tensões de bobina: 5 V, 12 V
• Correntes de fase: 370 mA / 160 mA
• Resistências de fase: 13.5 Ω / 70 Ω
• Indutâncias: 9.5–65 mH
• Consumo: 3.85 W
• Inércia rotor: 1.08 g·cm²
• Classe de isolamento: B — Resistência de isolamento: 100 MΩ
• Massa: 50 g
