Visão geral do produto

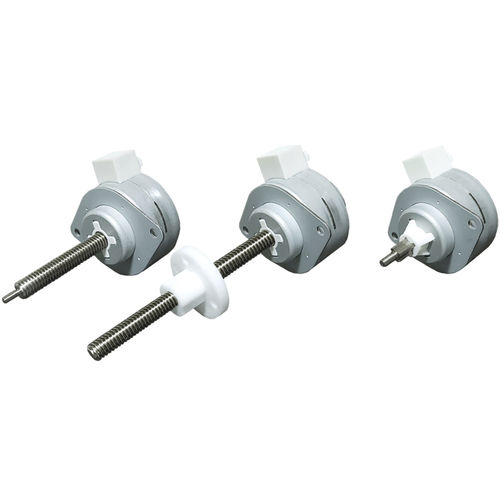

O atuador linear de passo PM em quadro de 36 mm é fornecido nas configurações External, Non‑Captive e Kaptive. Estão disponíveis usinagem das extremidades do fuso e comprimentos de curso personalizados conforme a aplicação.

Características do motor
Tamanho do quadro: 36 mm
Polaridade: Bipolar
Tipos de atuador: External, Non‑captive, Kaptive
Ângulos de passo: 7,5°, 15°
Enrolamentos: 5V, 12V
Corrente por fase: 560 mA (5V), 230 mA (12V)
Resistência por fase: 9 Ω (5V), 52 Ω (12V)
Indutância por fase: 11,5 mH / 72 mH (7,5° 5V/12V), 8 mH / 56 mH (15° 5V/12V)
Consumo: 5,6 W
Inércia do rotor: 8,5 g·cm²
Classe de isolamento: B; Resistência de isolamento: 100 MΩ
Massa: 120 g

Fuso disponível e deslocamento por passo

• Ângulo 7,5° — Φ4,77 mm: passo 0,635 mm (0,025 in) → deslocamento/passo 0,0132 mm (0,00052 in) — Código A
• Ângulo 7,5° — Φ4,77 mm: passo 1,27 mm (0,05 in) → deslocamento/passo 0,0265 mm (0,00104 in) — Código D
• Ângulo 7,5° — Φ4,77 mm: passo 2,54 mm (0,1 in) → deslocamento/passo 0,0529 mm (0,00208 in) — Código K
• Ângulo 7,5° — Φ6,35 mm: passo 0,6096 mm (0,024 in) → deslocamento/passo 0,0127 mm (0,0005 in) — Código AA
• Ângulo 7,5° — Φ6,35 mm: passo 1,2192 mm (0,048 in) → deslocamento/passo 0,0254 mm (0,001 in) — Código B
• Ângulo 7,5° — Φ6,35 mm: passo 2,4384 mm (0,096 in) → deslocamento/passo 0,0508 mm (0,002 in) — Código J
• Ângulo 15° — Φ4,77 mm: passo 0,635 mm (0,025 in) → deslocamento/passo 0,0265 mm (0,00104 in) — Código A
• Ângulo 15° — Φ4,77 mm: passo 1,27 mm (0,05 in) → deslocamento/passo 0,0529 mm (0,00208 in) — Código D
• Ângulo 15° — Φ4,77 mm: passo 2,54 mm (0,1 in) → deslocamento/passo 0,1058 mm (0,00417 in) — Código K
• Ângulo 15° — Φ6,35 mm: passo 0,6096 mm (0,024 in) → deslocamento/passo 0,0254 mm (0,001 in) — Código AA
• Ângulo 15° — Φ6,35 mm: passo 1,2192 mm (0,048 in) → deslocamento/passo 0,0508 mm (0,002 in) — Código B
• Ângulo 15° — Φ6,35 mm: passo 2,4384 mm (0,096 in) → deslocamento/passo 0,1016 mm (0,004 in) — Código J

Desenhos dimensionais
Variantes disponíveis: External / Non‑Captive / Kaptive (desenhos para cada variante).

• Curso 16 mm — Extensão frontal A: 12 ±0,25 mm — Extensão total B: 41 mm — Comprimento corpo C (Máx): 31,5 mm
• Curso 25 mm — Extensão frontal A: 21 ±0,25 mm — Extensão total B: 59 mm — Comprimento corpo C (Máx): 40,5 mm
• Curso 38 mm — Extensão frontal A: 34 ±0,25 mm — Extensão total B: 85 mm — Comprimento corpo C (Máx): 53,5 mm

Curvas velocidade‑empuxo
Fornecem‑se gráficos velocidade‑empuxo para a série 36 mm (tipicamente dois conjuntos de curvas para condições distintas) para auxiliar a seleção.

Opções

• Usinagem da extremidade do fuso: usinagens personalizadas disponíveis mediante pedido.
• Revestimento em teflon: fusos revestidos em teflon para combinações fuso‑porca sem graxa; o revestimento pode aumentar a vida útil e melhorar a geração de empuxo em relação aos fusos SUS convencionais. Aplicável a todas as opções de fuso e tipos PM.

Especificações técnicas

• Marca: DINGS
• Série: PM Stepper Linear Actuator
• Quadro: 36 mm
• Polaridade: Bipolar
• Tipos: External, Non‑captive, Kaptive
• Ângulos de passo: 7,5°, 15°
• Enrolamentos (tensão): 5V, 12V
• Corrente por fase: 560 mA (5V), 230 mA (12V)
• Resistência por fase: 9 Ω (5V), 52 Ω (12V)
• Indutância por fase: 11,5 mH / 72 mH (7,5° 5V/12V), 8 mH / 56 mH (15° 5V/12V)
• Consumo: 5,6 W
• Inércia rotor: 8,5 g·cm²
• Classe isolamento: B
• Resistência isolamento: 100 MΩ
• Massa: 120 g
• Fusos disponíveis: Φ4,77 mm, Φ6,35 mm (códigos A, D, K, AA, B, J)
• Cursos disponíveis: 16 mm, 25 mm, 38 mm
• Opções: usinagem da extremidade do fuso, revestimento em teflon
