Stepper para eixo de transmissão 14HS20 series

para eixo de transmissãopara eixopara eixo-árvore

Visão geral do produto

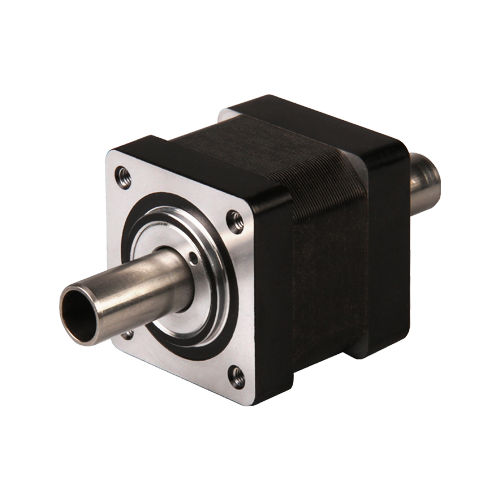

O motor de passo de eixo oco Tamanho 14 (35 mm), disponível nos modelos 14HS2033 e 14HS2045, fornece até 0,36 N·m de torque de retenção e foi projetado para sistemas de movimento industriais compactos que exigem passagem de eixo ou integração direta de encoder.

Características do motor
N.º do modelo; Tensão nominal (V); Corrente (A [RMS]); Resistência (Ω); Indutância (mH); Torque de retenção (N·m); Torque de detent (N·m); Comprimento do motor (mm)
14HS2033; 3,5; 1,0; 3,5; 3,6; 0,15; 0,006; 33,6
14HS2045; 6; 1,0; 6; 7,8; 0,32; 0,01; 45,6

Desenho dimensional
Desenhos dimensionais e imagens do produto para o Tamanho 14 (35 mm) são fornecidos para apoiar a integração mecânica e a verificação do layout.

Curvas de desempenho de torque
CONDIÇÃO DE TESTE
Medido a 24 VDC usando driver chopper bipolar DS-OLS8-FRS4 na corrente nominal (RMS). O torque do motor varia com a tensão de alimentação e configurações do driver; recomenda-se margem de projeto de 50% para aplicações industriais contínuas.

Opções — Opção de encoder

• Resolução (CPR): 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000
• Códigos de saída single-ended: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
• Códigos de saída diferencial: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q

Especificações técnicas

• Série: Motor de passo de eixo oco (Tamanho 14 / 35 mm)
• Torque de retenção máximo: 0,36 N·m
• Modelo 14HS2033 — Tensão nominal: 3,5 V; Corrente (RMS): 1,0 A; Resistência: 3,5 Ω; Indutância: 3,6 mH; Torque de retenção: 0,15 N·m; Torque de detent: 0,006 N·m; Comprimento do motor: 33,6 mm
• Modelo 14HS2045 — Tensão nominal: 6 V; Corrente (RMS): 1,0 A; Resistência: 6 Ω; Indutância: 7,8 mH; Torque de retenção: 0,32 N·m; Torque de detent: 0,01 N·m; Comprimento do motor: 45,6 mm
• Condição de teste para curvas de torque: 24 VDC com driver DS-OLS8-FRS4 bipolar na corrente nominal (RMS)
• Opções: integração de encoder em eixo oco, enrolamentos especiais e modificações de eixo — contactar DINGS para configuração e prazos
